Model: Orgaphon CP

Antique radios, Old Time Radios

Orgaphon CP

Country: Germany Manufacturer/Brand: Hohner, Matthias, AG; Trossingen
Year: 1966 ?? Type: Audio amplifier.
Bis Mitte der 20er Jahre baute man (immer weniger) gelegentlich separate Niederfrequenzverstärker (Tonfrequenzverstärker), z.B. als Zusatz zu Detektorgeräten und einfachen Röhrenempfängern (Audion etc.). Das wiederholt sich wieder in den 50er Jahren, als die Ansprüche an Tonqualität stieg (und erschwinglich möglich war) - in Form von Hi-Fi-Verstärkern.Siehe Radios von gestern Seiten 54, 59, 62 und 353. Audio Amplifier Mod.-ID = 119860 previous | Result List | next | New search for Radios etc. Schematics etc.: 1 (for members) Principle AF (audio) amplification only, one, two or three stages etc.
Niederfrequenzverstärkung.
Meist als «Nachsatz» zu einem Empfänger verwendet, um das Tonsignal zu verstärken - z.B. für Lautsprecherwiedergabe statt Kopfhörer.Audio-Amplification; 4 AF-stage(s)
Power type and voltage AC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Trafo ist nicht immer mit Primär- undSekundärwicklungen versehen. Dadurch kann das Chassis ein gefährlichesPotential führen.Alternating Current supply (AC) / 220 Volt
Loudspeaker/pwr.out Two built-in loudspeakers of any principle.
Deux haut-parleurs.
Zwei eingebaute Lautsprecher mit nicht erfasstem System.2 Loudspeakers / 12 W
from Radiomuseum.org Model: Orgaphon CP Material Wooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.Wooden case
Shape Console, Lowboy (legs < 50 %).
Valves / Tubes 3: ECC808 (more for members)

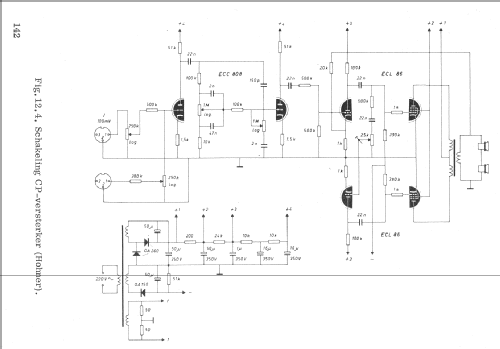

Notes Gegentakt-Endverstärker für Elektronische Orgel, das kleinste Modell der Firma Hohner (sechziger Jahre). Zwei Eingänge (mischbar), Klangregler (Höhen, Tiefen), zwei Lautsprecher eingebaut.

This model was suggested by Aren van Waarde.

No further information on

Orgaphon CP (Hohner, Matthias, AG; Trossingen)
