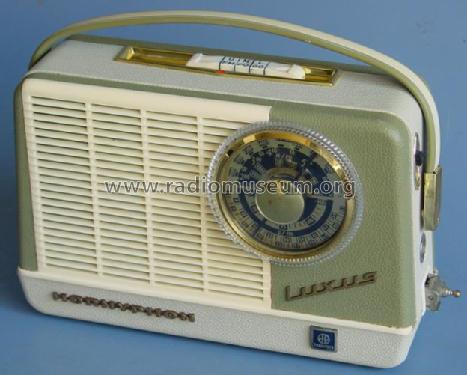

Model: Arabella-Luxus SA6128T/70






Antique radios, Old Time Radios

Arabella-Luxus SA6128T/70
Country:
Austria
Manufacturer/Brand:
Horny (Hornyphon); Wien
Year: 1962 / 1963
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 8910
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 4 (for
members)
Principle
Super-Heterodyne (Super in general); IF-Freq. 460 kHzSuperhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.
Tuned circuits
6 AM circuit(s);
8 FM-circuit(s)
Wave bands
Broadcast, Long Wave and FM.Langwellen, Mittelwellen und UKW (FM).
Bei Geräten Anfangs der 50er Jahre ist der UKW-Bereich noch beschränkt, führt also nicht bis 108 MHz.
Power type and voltage
Batteries (storage and/or dry) / 6x1,5 VoltBattery supply. Alimentation de batterie
Batteriespeisung
Das Gerät erhält seine Betriebsspannungen von Akkumulatoren (Sekundärzellen) und/oder Batterien (Primärzellen).
Solche Geräte wurden auch mit sogenannten Netzanoden gespiesen, die zumindest die Anodenspannung lieferten, in manchen Fällen auch Gittervorspannungen und teilweise auch Heizspannungen.
Loudspeaker/pwr.out
Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)Permanent magnet type moving coil speaker (principle by Rice-Kellog, without field excitation coil).
Haut-parleur avec système dynamique à aimant permanent (sans bobine d`excitation).
Permanentdynamischer Lautsprecher, also (modernes) Tauchspulenprinzip mit Selbsterregung bzw. Permanentmagnet statt Magnetspule. Siehe «Radios von gestern» Seiten 329ff.
/ Ø 10 cm = 3.9 inch
www.radiomuseum.org
Model: Arabella-Luxus SA6128T/70
Material
Modern plastics (no Bakelite or Catalin)Plastic case - not bakelite.
Caisse en plastique - pas en bekelite!
Moderner Kunststoff im Gegensatz zu Materialien wie Bakelit, Philit etc.
Shape
Portable, e.g. Portable Radio (with or without mains > 8 inch).
Dimensions (WHD)
210 x 140 x 70 mm / 8.3 x 5.5 x 2.8 inch
Transistors
9:
Notes
2 Ausführungen: .../70F = grün/hellgrün, .../70L = rot/beige
Net weight
1.2 kg / 42.3 oz
Price in first year of sale
1390
öS
Collectors prices
7 Collector prices (for members)
External source of data
E. Erb 3-907007-36-0
Source of data
-- Original-techn. papers.Die Daten stammen aus technischen Unterlagen des Herstellers - aus der Zeit der Herstellung.
/ Radiokatalog Band 2, Ernst Erb
Literature/Schematics
-- Original-techn. papers.Die Daten stammen aus technischen Unterlagen des Herstellers - aus der Zeit der Herstellung.
Horny Arabella Luxus, SA128T/70
Further information on
Arabella-Luxus SA6128T/70 (Horny (Hornyphon); Wien)
Der Portable spielt auf keinem Bereich. Beim Berühren der Potanschlüsse brummt das Gerät, folglich funktioniert der NF-Teil. Auf gut Glück unterbreche ich den Masseanschluss des Transistors T5 (letzter ZF-Transistor):
Voller Erfolg! Das Gerät spielt wieder auf allen Wellenbereichen. Der Fehler hätte auch bei den Transistoren T3 oder T4 auftreten können. Oder bei T1 und T2 wenn nur UKW nicht funktioniert.
Dieser Fehler tritt relativ häufig bei Germaniumtransistoren mit 4 Anschlüssen auf: interner Schluss mit der Masse. Etwaige Nachteile durch auftrennen des Masseanschlusses konnte ich keine feststellen.
