Model: Caballero WL313T (WL 313 T)
Antique radios, Old Time Radios
Caballero WL313T (WL 313 T)
Country:
Austria
Manufacturer/Brand:
Horny (Hornyphon); Wien
Year: 1963 / 1964
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 8913
previous
|
Result List
|
next
|
New search for Radios etc.

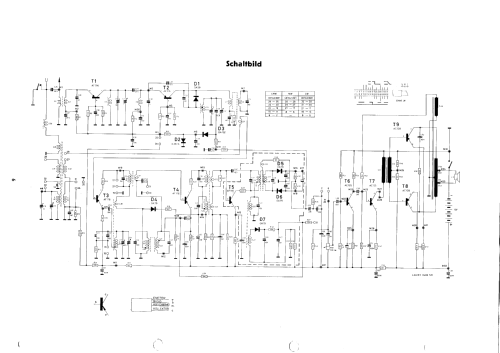

Schematics etc.: 4 (for
members)
Principle
Super-Heterodyne (Super in general); IF-Freq. 460 kHzSuperhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.
Tuned circuits
6 AM circuit(s);
8 FM-circuit(s)
Wave bands
Broadcast, Long Wave and FM.Langwellen, Mittelwellen und UKW (FM).
Bei Geräten Anfangs der 50er Jahre ist der UKW-Bereich noch beschränkt, führt also nicht bis 108 MHz.
Power type and voltage
Dry Batteries / 6 x 1,5 VoltDry battery supply. Alimentation de batterie
Batteriespeisung mit Trockenelementen.
Das Gerät erhält seine Betriebsspannungen von nicht aufladbaren Batterien (Primärzellen).
Solche Geräte wurden auch mit sogenannten Netzanoden gespiesen, die zumindest die Anodenspannung lieferten, in manchen Fällen auch Gittervorspannungen und teilweise auch Heizspannungen.
Loudspeaker/pwr.out
Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)Permanent magnet type moving coil speaker (principle by Rice-Kellog, without field excitation coil).
Haut-parleur avec système dynamique à aimant permanent (sans bobine d`excitation).
Permanentdynamischer Lautsprecher, also (modernes) Tauchspulenprinzip mit Selbsterregung bzw. Permanentmagnet statt Magnetspule. Siehe «Radios von gestern» Seiten 329ff.
/ Ø 10 cm = 3.9 inch
www.radiomuseum.org
Model: Caballero WL313T (WL 313 T)
Shape
Portable, e.g. Portable Radio (with or without mains > 8 inch).
Dimensions (WHD)
215 x 140 x 70 mm / 8.5 x 5.5 x 2.8 inch
Transistors
9:
Notes

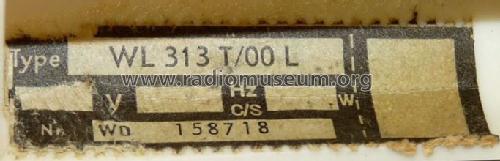

Kennzahl nach der Typenbezeichnung: /00L = rot/elfenbein; /00F = grün/elfenbein
Net weight
1.2 kg / 42.3 oz
Price in first year of sale
1290
öS
Collectors prices
1 Collector price
(for members)
External source of data
E. Erb 3-907007-36-0
Source of data
-- Original-ProspectProspektangaben des Herstellers aus der Zeit der Fabrikation.
/ Radiokatalog Band 2, Ernst Erb
Mentioned in
-- Original-techn. papers.Die Daten stammen aus technischen Unterlagen des Herstellers - aus der Zeit der Herstellung.
Picture reference

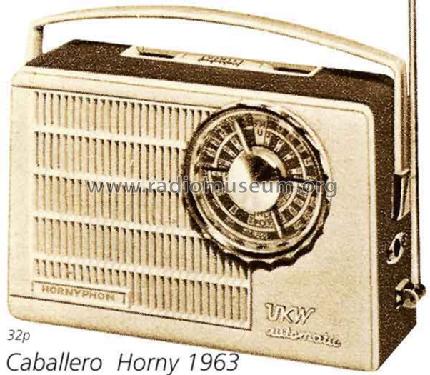

Das Modell ist im «Radiokatalog» (Erb) abgebildet.

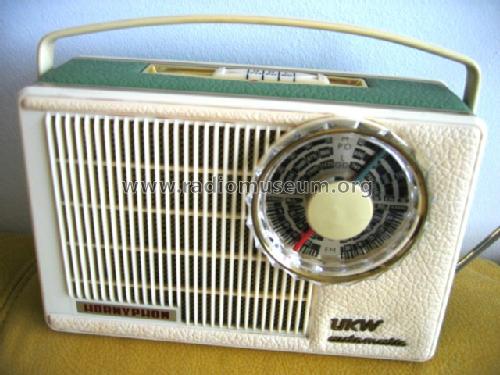

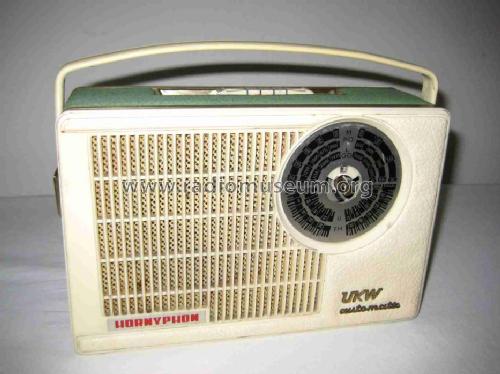

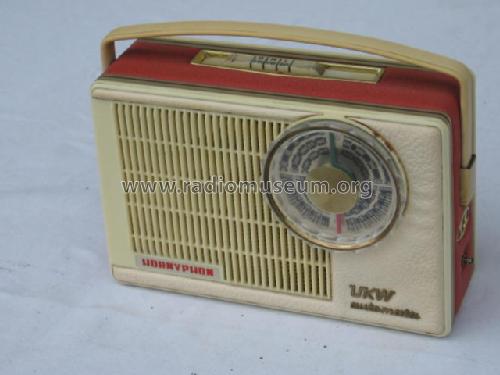

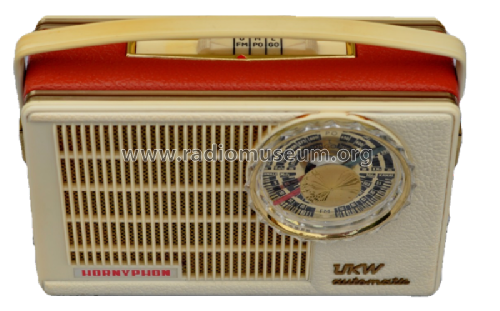

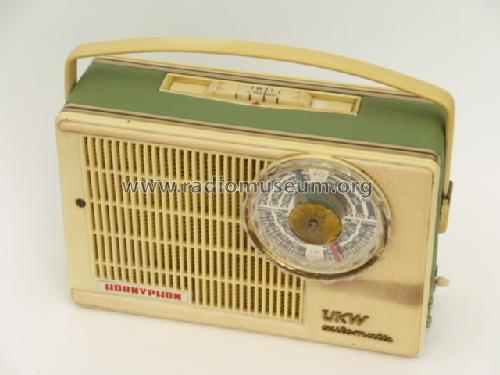

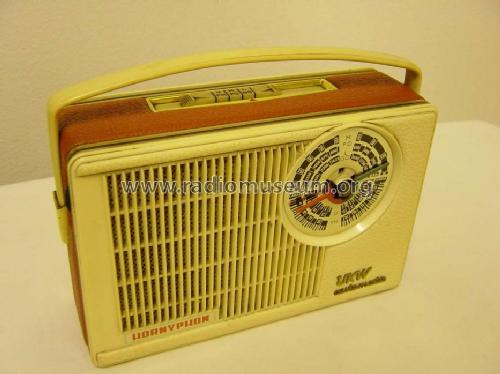

Hornyphon Caballero WL313T

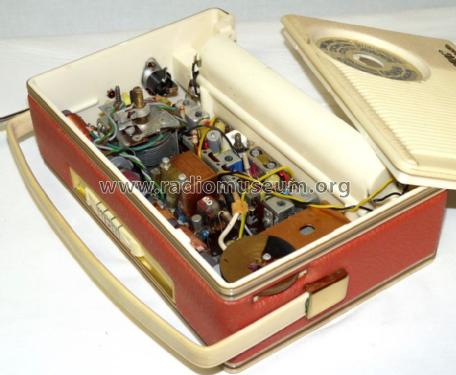

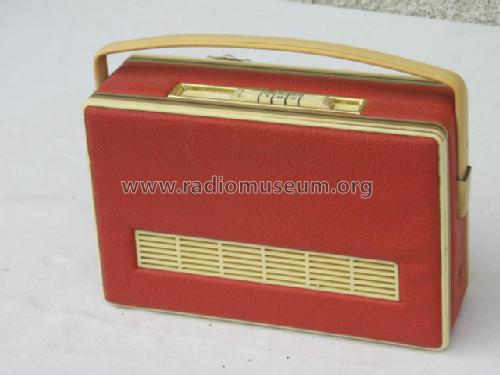

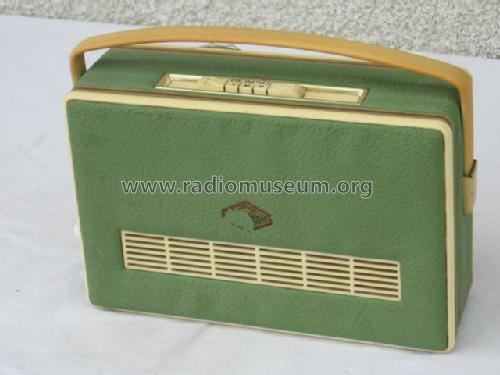

Hornyphon Caballero (Rückansicht)
