Page W146U/00
Country:
Austria
Manufacturer/Brand:
Horny (Hornyphon); Wien
Year: 1964
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 79576
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 1 (for
members)
Principle
not available; IF-Freq. 460 kHz; 2 AF-stage(s)We could not yet load up more information. Members can load up data, photos, schematics, use the forum etc. We help each other worldwide. Join us!
Nous navon pas eu la chance de poser plus des dates.
Uns fehlt die Information. Bitte benutzen Sie das Kontaktformular, wenn Sie uns Daten senden können. Danke.
Wave bands
Broadcast only (MW).Mittelwellenempfänger
Power type and voltage
AC/DC-set / 110 / 220 VoltAC-DC set (all-mains) - sometimes plus voltage range:
/ = 2 different voltages
- = voltage from-to
* = «Special»
Attention: Chassis mostly connected to deadly high tension!
Apparareil à tous-courants. Tensions mentionnées.
Wechsel- und Gleichstrom:
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl
Vorgeschalteten Trenntrafo verwenden! Chassis oft unter Starkstrom stehend!
Loudspeaker/pwr.out
Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)Permanent magnet type moving coil speaker (principle by Rice-Kellog, without field excitation coil).
Haut-parleur avec système dynamique à aimant permanent (sans bobine d`excitation).
Permanentdynamischer Lautsprecher, also (modernes) Tauchspulenprinzip mit Selbsterregung bzw. Permanentmagnet statt Magnetspule. Siehe «Radios von gestern» Seiten 329ff.
www.radiomuseum.org
Model: Page W146U/00
Material
Modern plastics (no Bakelite or Catalin)Plastic case - not bakelite.
Caisse en plastique - pas en bekelite!
Moderner Kunststoff im Gegensatz zu Materialien wie Bakelit, Philit etc.
Shape
Tablemodel, Mantle/Midget/Compact but not a Portable (Mains only).
Dimensions (WHD)
262 x 138 x 142 mm / 10.3 x 5.4 x 5.6 inch
Valves / Tubes
4:
UCH81
(more
for members)
Notes

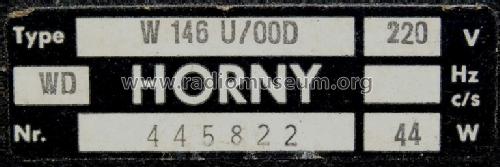

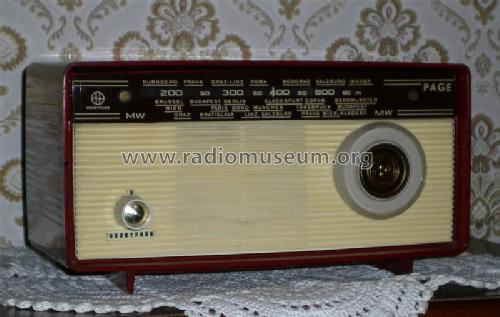

3 Ausführungen: .../00D = beige, .../00F = grün, .../00L = rot
Net weight (2.2 lb = 1 kg)
1.5 kg / 3 lb 4.9 oz (3.304 lb)
Source of data
-- SchematicEin Mitglied hat dieses Modell auf Grund eines Schaltplanes gemeldet.
/ Radiokatalog Band 2, Ernst Erb
Literature/Schematics
-- Original-techn. papers.Die Daten stammen aus technischen Unterlagen des Herstellers - aus der Zeit der Herstellung.
This model was suggested by Wolfgang Bauer.

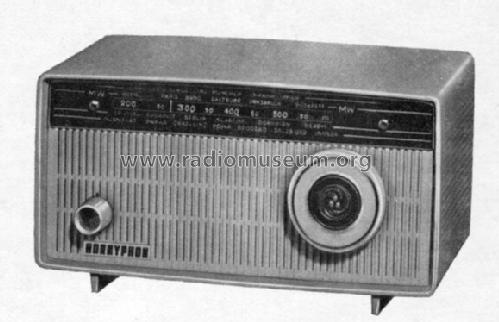

Ansicht W146U
grün
grün
