Model: Souverän 40GW (40 GW) W565X (W 565 X)
Antique radios, Old Time Radios
Souverän 40GW (40 GW) W565X (W 565 X)
Country:
Austria
Manufacturer/Brand:
Horny (Hornyphon); Wien
Year: 1939 / 1940
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 8780
previous
|
Result List
|
next
|
New search for Radios etc.

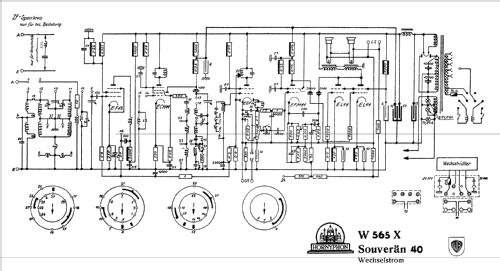

Schematics etc.: 4 (for
members)
Principle
Superhet with RF-stage; IF-Freq. 468 kHzSuperhet with a preamplification stage.
Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne avec préamplification de HF.
Superhet mit HF-Vorstufe.
Tuned circuits
7 AM circuit(s);
Wave bands
Broadcast, Long Wave and Short Wave.LW, MW/BC and SW (long-, medium- and short waves).
GO, PO et OC (grandes ondes, petites ondes et ondes courtes).
LW, MW, KW.
Wahrscheinlich sind keine Bänder unterteilt, was aus den Unterlagen nicht ersichtlich war.
Standard-KW-Bereich ist 16 bis 49 m. Manche Rundfunkempfänger beginnen bei 13, andere bei 19 m. Äusserst selten geht der Bereich über 49 m hinaus ins Tropenband.
Power type and voltage
AC/DC-set / 110-240 VoltAC-DC set (all-mains) - sometimes plus voltage range:
/ = 2 different voltages
- = voltage from-to
* = «Special»
Attention: Chassis mostly connected to deadly high tension!
Apparareil à tous-courants. Tensions mentionnées.
Wechsel- und Gleichstrom:
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl
Vorgeschalteten Trenntrafo verwenden! Chassis oft unter Starkstrom stehend!
Loudspeaker/pwr.out
2 LoudspeakersTwo built-in loudspeakers of any principle.
Deux haut-parleurs.
Zwei eingebaute Lautsprecher mit nicht erfasstem System.
www.radiomuseum.org
Model: Souverän 40GW (40 GW) W565X (W 565 X)
Material
Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.
Shape
Tablemodel, low profile (big size).
Dimensions (WHD)
527 x 389 x 298 mm / 20.7 x 15.3 x 11.7 inch
Valves / Tubes
7:
EF13Rauscharme HF- Vorstufenröhre
(more
for members)
Notes
Variable Bandbreite. Gleiches Gerät wie Souverän 40 - W565X aber mit eingebautem Wechselrichter für Gleichstrombetrieb
Net weight
16.3 kg / 575 oz
External source of data
E. Erb 3-907007-36-0
Source of data
Handbuch WDRG 1939
/ Radiokatalog Band 2, Ernst Erb
Circuit diagram reference
Lange+Schenk+FS-RöhrenbestückungDie Schaltung ist in den 11 Bänden von Lange-Nowisch und bei Schenk-Regelien aufgeführt. Die Röhrenbestückung führt zudem das Heft A4 Funkschau-Bestückungstabellen für Rundfunkempfänger. Doch die Bestückungstabelle gibt meist neuere Ersatzröhren bekannt und ist mit vielen Fehlern behaftet. Schenk-Regelien bedeutet 30 Broschüren Format A4, die auch als Nachdruck erhältlich sind. Viele Ihrer Kollegen besitzen diese Hefte, die auch noch öfters auf Radioflohmärkten zu kaufen sind.
Literature/Schematics
-- Original-techn. papers.Die Daten stammen aus technischen Unterlagen des Herstellers - aus der Zeit der Herstellung.
Picture reference
Das Modell ist im «Radiokatalog» (Erb) abgebildet.
No further information
on
Souverän 40GW (40 GW) W565X (W 565 X) (Horny (Hornyphon); Wien)
