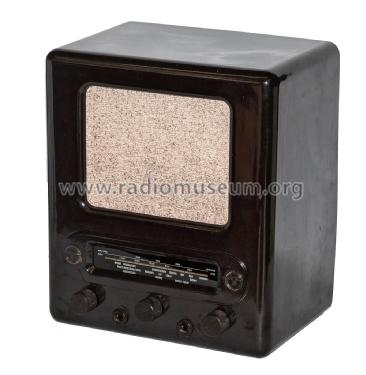

Volksempfänger VE301Dyn(W) (VE301 Dyn)
Country: Austria Manufacturer/Brand: Horny (Hornyphon); Wien
Year: 1938 / 1939 Type: Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs. Mod.-ID = 72853 previous | Result List | next | New search for Radios etc. Schematics etc.: 1 (for members) Principle TRF with reaction (regenerative)TRF (tuned radio frequency or straight receiver) with manual regenerative (feed-back) control.
Récepteur TSF à amplification directe avec réaction maneuvrable.
Geradeausempfänger mit bedienbarer Rückkopplung, die auch zum Selbstschwingen führen kann. Siehe «Radios von gestern» Seite 59.
Wave bands Broadcast (MW) and Long Wave.Broadcast- and long-waves (AM, medium- and long-waves) PO et GO (petites ondes et grandes ondes).
Langwellen- und Mittelwellen-Bereich.
Auch wenn in diesen Bereichen eine Unterteilung vorkommt - bei älteren Geräten z.B. die Antenne umgesteckt werden sollte - geht dies hier nicht daraus hervor.
Power type and voltage Alternating Current supply (AC) / 110/220 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker/pwr.out Electro Magnetic Dynamic LS (moving-coil with field excitation coil)Electro magnetic dynamic loudspeaker (moving-coil principle by Rice-Kellog) with field excitation coil - mostly used as choke.
Haut parleur dynamique avec bobine d`excitation - plus souvent aussi utilisé pour le self.
Elektrodynamischer Lautsprecher mit Erregerspule für das Magnetfeld (Fremderregung), meist gleichzeitig als Siebglied dienend.
www.radiomuseum.org Model: Volksempfänger VE301Dyn(W) (VE301 Dyn) Material Bakelite caseBakelite case, shape horizontal or not known.
Caisse en bakélite.
Das Gehäuse des Apparates besteht zum grössten Teil aus Bakelit oder anderen ähnlichen Stoffen (wie z.B. Philit).
Die Form ist Querformat oder nicht bekannt. Vielleicht haben Sie weitere Angaben dazu - z.B. Masse (falls diese fehlen)? Bitte mittels «Infos zum Modell hinzufügen» als Text eingeben. Danke.
Shape Tablemodel, high profile (upright - NOT Cathedral nor Tombstone).
Dimensions (WHD) 273 x 320 x 190 mm / 10.7 x 12.6 x 7.5 inch
Valves / Tubes 3: RGN1064Identical valves of other manufacturers:
Lampes identiques d`autre manufacteurs:
Doppelweg-Gleichrichterröhre. In Schemas und Bestückungsbüchern sind oft auch dann die neueren RGN1064 geführt, wenn der Apparat ursprünglich mit der RGN1054 bestückt war. Identisch mit Philips 1805 / Valvo G1064 und: Cossor 441U, Dario TV81, Mazda D350B, Mullard DW7X, Triotron G460, Tungsram PV4100,Vatea RE4110, Klangfilm 73404. Quelle: «Radios von gestern» Seite 243.
Nur mit Hilfe von «Mitarbeitern» wäre es möglich, für zahlreichere Röhren solche Angaben zu präsentieren, wie auch die Daten jeder Röhre. Ihnen habe ich grundsätzliche Möglichkeiten (mit noch wenig Inhalt) dieser Internet-Seiten zur Verfügung gestellt, doch benötige ich zeitliche Hilfe ... Ernst Erb (6.11.01)     (more for members)
Notes Siehe auch Deutschland. Normalerweise nur unter Gemeinschaftserzeugnisse geführt.
External source of data Eigene Sammlung

This model was suggested by Wolfgang Bauer.
