Model: IC-120
Antique radios, Old Time Radios
IC-120
Country:
Japan
Manufacturer/Brand:
Icom Incorporated.; Osaka
Year: 1984 ?
Type:
Amateur Transmitter/Receiver (and Transceiver)
Mod.-ID = 75489
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 0 (for
members)
Principle
Double or triple conversion superhet.
Doppelsuper oder (manchmal nur teilweise) Dreifachsuperhet.
Der Apparat verfügt über zwei Oszillatorsysteme auf zwei verschiedenen Zwischenfrequenzen (ZF). Dieses Prinzip gibt es bei Rundfunkempfängern aus Preisgründen sehr selten, doch bei kommerziellen und Amateurgeräten besserer Qualität ist das Verfahren öfters anzutreffen. Sinngemäss gilt das auch für Dreifachsuper und Kombinationen davon. Superhet, double/triple conversion; IF-Freq. 141000/107 kHz
Wave bands
Bitte geben Sie die Wellenbänder an, falls Sie mehr wissen.Wave Bands given in the notes.
Power type and voltage
Supplied through an external unit or the main unit, e.g. a radio. Alimentation par l`appareil principal ou autre appareil.
Speisung durch anderen Apparat, z.B. bei Vorsatzgeräten durch das Radio.Powered by external power supply or a main unit. / DC 13.8 Volt
Loudspeaker/pwr.out
Permanent magnet type moving coil speaker (principle by Rice-Kellog, without field excitation coil).
Haut-parleur avec système dynamique à aimant permanent (sans bobine d`excitation).
Permanentdynamischer Lautsprecher, also (modernes) Tauchspulenprinzip mit Selbsterregung bzw. Permanentmagnet statt Magnetspule. Siehe «Radios von gestern» Seiten 329ff.Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
from Radiomuseum.org
Model: IC-120
Material
Metal case.
Caisse en métal.
Gerät, dessen Gehäuse aus Metall gefertigt ist. Es kann sich um verschiedenartige Metalle und Oberflächenbearbeitungen handeln. Ist es hingegen nur ein Chassis, so erhält das Gerät eine andere Bezeichnung.Metal case
Shape
Tablemodel, with any shape - general.
Dimensions (WHD)
140 x 50 x 207 mm / 5.5 x 2 x 8.1 inch
Transistors
There are
transistors, but the number is unknown:
Notes

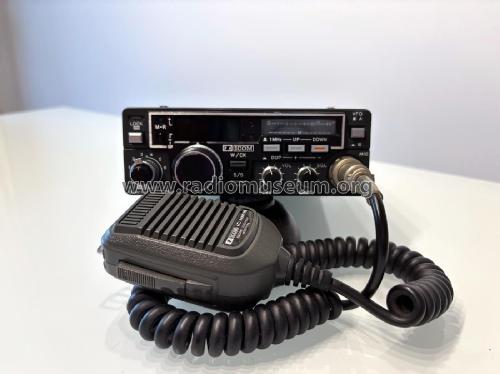

ICOM SHF-FM-Transceiver IC-120.
Frequenzbereich: 1260–1300 MHz; 2 VFOs; RIT ± 5 kHz; 6 Memories; Pout: 1 W.
This model was suggested by Iven Müller.
RICOFUNK-Katalog 1984
No further information
