Deutscher Kleinempfänger DKE

Sparmodell

Country: Austria Manufacturer/Brand: Ingelen, Elektrotechnische Fabrik Ing. Ludwig Neumann GmbH;
Year: 1940 – 1945 Type: Broadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.Radio or Tuner Mod.-ID = 75393 previous | Result List | next | New search for Radios etc. Schematics etc.: 1 (for members) Principle TRF (tuned radio frequency or straight receiver) with manual regenerative (feed-back) control.
Récepteur TSF à amplification directe avec réaction maneuvrable.
Geradeausempfänger mit bedienbarer Rückkopplung, die auch zum Selbstschwingen führen kann. Siehe «Radios von gestern» Seite 59.TRF with reaction (regenerative)
Tuned circuits 1 AM circuit(s);
Wave bands Broadcast- and long-waves (AM, medium- and long-waves) PO et GO (petites ondes et grandes ondes).
Langwellen- und Mittelwellen-Bereich.
Auch wenn in diesen Bereichen eine Unterteilung vorkommt - bei älteren Geräten z.B. die Antenne umgesteckt werden sollte - geht dies hier nicht daraus hervor.Broadcast (MW) and Long Wave.
Power type and voltage AC-DC set (all-mains) - sometimes plus voltage range:
/ = 2 different voltages
- = voltage from-to
* = «Special»
Attention: Chassis mostly connected to deadly high tension!
Apparareil à tous-courants. Tensions mentionnées.
Wechsel- und Gleichstrom:
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl
Vorgeschalteten Trenntrafo verwenden! Chassis oft unter Starkstrom stehend!AC/DC-set
Loudspeaker/pwr.out Free swinging magnetic speaker. Haut-parleur à membrane libre.
Freischwinger-Lautsprecher, also Magnetsystem mit frei schwingender Zunge, in Deutschland ab 1932 (nicht vorher!). Also ein wesentlich verbessertes magnetisches System. Siehe «Radios von gestern» Seite 61 und 331.Magnetic Loudspeaker of high quality (free mooving)

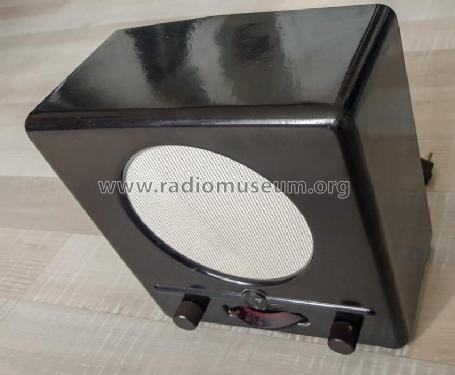

from Radiomuseum.org Model: Deutscher Kleinempfänger DKE Sparmodell Material Bakelite case, shape horizontal or not known.
Caisse en bakélite.
Das Gehäuse des Apparates besteht zum grössten Teil aus Bakelit oder anderen ähnlichen Stoffen (wie z.B. Philit).
Die Form ist Querformat oder nicht bekannt. Vielleicht haben Sie weitere Angaben dazu - z.B. Masse (falls diese fehlen)? Bitte mittels «Infos zum Modell hinzufügen» als Text eingeben. Danke.Bakelite case
Shape Tablemodel, Mantle/Midget/Compact but not a Portable (Mains only).
Dimensions (WHD) 240 x 240 x 120 mm / 9.4 x 9.4 x 4.7 inch
Valves / Tubes 2: VCL11 (more for members)
Notes A C H T U N G : fiktives Modell um alle Änderungen wegen Einsparmaßnamen zusammenzufassen; siehe weitere Informationen ;

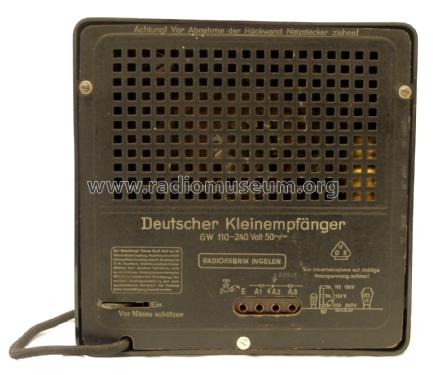

DKE 1940 ist das erste "Sparmodell", gefolgt von weiteren Sparmassnahmen 1943 und 1944 . Äusserlich und Beschriftung gleich (also ohne 40, 43 oder 44)- einzig Spannung nur bis 220 Volt. Letzteres auch nur in den Schaltungssammlungen. Die 3 Spannungsbereiche waren wie schon früher 110 bis 130V ohne Widerstand/ 150V an der mittleren Abgreifschelle/ 220 bis 240V mit dem ganzen Widerstand. Lediglich die Schaltungssammler haben hier etwas weggelassen. Dies lässt sich leicht an einer Rückwand überprüfen, die übrigens beim Sparmodell keine Jahreszahl trägt).
Siehe Deutschland, DKE Sparmodell

This model was suggested by Konrad Birkner.

DKE 40
