Orchester

1949

Country: Germany Manufacturer/Brand: Isophon, E. Fritz & Co. GmbH.; Berlin
Year: 1949 – 1952 Type: Loudspeaker of any kind.
Anfangszeit und erste Rundfunkzeit: Kopfhörer, die man bald mechanisch durch Trichter oder Relais (Brown) verstärkt, um darauf Trichterlautsprecher und bald auch magnetische Systeme zu verwenden. Ab 1932 gibt es bessere magnetische LS, sog. Freischwinger (nicht zuvor!) - bald auch niederohmige dynamische Systeme, die sich dann durchsetzten. Siehe Radios von gestern Seiten 34, 53, 54, 60ff, 70, 83, 84, 312, 328ff, 367.Loudspeaker (or headphone) Mod.-ID = 110831 previous | Result List | next | New search for Radios etc. Schematics etc.: 0 (for members) Power type and voltage No Power needed
Loudspeaker/pwr.out Permanent magnet type moving coil speaker (principle by Rice-Kellog, without field excitation coil).
Haut-parleur avec système dynamique à aimant permanent (sans bobine d`excitation).
Permanentdynamischer Lautsprecher, also (modernes) Tauchspulenprinzip mit Selbsterregung bzw. Permanentmagnet statt Magnetspule. Siehe «Radios von gestern» Seiten 329ff.Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / 10 W / Ø 30 cm = 11.8 inch
from Radiomuseum.org Model: Orchester 1949 Material Made of different materials!
Caisse fait de differentes materiaux.
Das Gerät ist etwas ungewöhnlich (nicht nur Holz, Stahl oder Bakelit) vom Material her. Mehr war von den gehabten Unterlagen her nicht auszusagen.
Vielleicht geben Sie einen Text zu den Materialien oder dem Format (fehlen Masse?) mittels «Infos zum Modell hinzufügen» ein?Various materials
Shape Chassis only or for «building in»
Dimensions (WHD) 300 x 300 x 170 mm / 11.8 x 11.8 x 6.7 inch

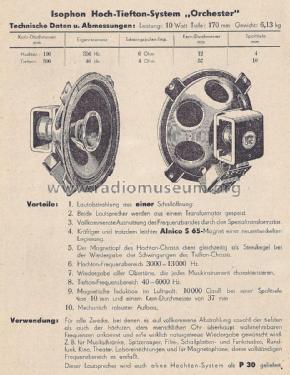

Notes Das erste 2-Wege Lautsprecherchassis dieses Hersteller, basierend auf dem Tieftöner P30 mit zentrisch angebautem Hochtöner der auch als Streukegel für die Mitteltöne dient. 40 bis 13000 Hz.
Spätere Modelle gleichen Namens mit anderem Aufbau.

This model was suggested by Georg Richter.
