Model: Anodensummer
Antique radios, Old Time Radios
Anodensummer
Country:
Germany
Manufacturer/Brand:
Jahre, Richard, Radio-Appb.; Berlin
Year: 1934 / 1935 ?
Type:
Wireless modul post 1920 (not a component)
Mod.-ID = 77197
previous
|
Result List
|
next
|
New search for Radios etc.

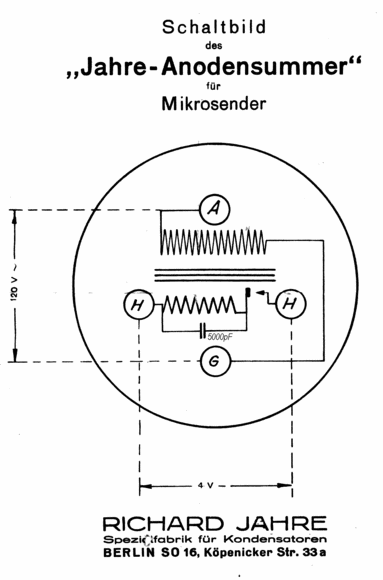

Schematics etc.: 1 (for
members)
Wave bands
n.a.When collecting this field of data I had no information on the wave bands - or this set is not a receiver. Quand je faisait la collection je ne savais rien de ces dates des gammes d`ondes - ou bien l`apparaeil n`est pas un récepteur.
Beim Erfassen dieses Feldes waren mir die Wellenbereiche nicht bekannt - oder der Apparat ist kein Empfänger.
Power type and voltage
Batteries (storage and/or dry) / 4,5 VoltBattery supply. Alimentation de batterie
Batteriespeisung
Das Gerät erhält seine Betriebsspannungen von Akkumulatoren (Sekundärzellen) und/oder Batterien (Primärzellen).
Solche Geräte wurden auch mit sogenannten Netzanoden gespiesen, die zumindest die Anodenspannung lieferten, in manchen Fällen auch Gittervorspannungen und teilweise auch Heizspannungen.
Loudspeaker/pwr.out
- This set has no built-in loudspeaker (separate or not necessary).This set has no built-in loudspeaker. It requires a separate loudspeaker or headset - or the set has no speaker output (not a radio).
Cet appareil n`a pas d`haut-parleur.
Das Gerät verfügt nicht über einen eingebauten Lautsprecher - entweder weil er nicht nötig ist (Gerät hat keine Tonwiedergabe) oder weil er separat zu stellen ist - bzw. das Gerät ist für Kopfhörerbetrieb.
www.radiomuseum.org
Model: Anodensummer
Material
Various materialsMade of different materials!
Caisse fait de differentes materiaux.
Das Gerät ist etwas ungewöhnlich (nicht nur Holz, Stahl oder Bakelit) vom Material her. Mehr war von den gehabten Unterlagen her nicht auszusagen.
Vielleicht geben Sie einen Text zu den Materialien oder dem Format (fehlen Masse?) mittels «Infos zum Modell hinzufügen» ein?
Shape
Miscellaneous shapes - described under notes.
Dimensions (WHD)
35 x 115 x 0 mm / 1.4 x 4.5 x 0 inch
Notes
Wirkt als Zerhacker und erzeugt aus 4,5V= ca.120V~ als Anodenspannung mit ca. 1000Hz Puls. Europasockel. Mit Triode, Schwingkreis und Flachbatterie ein "Mikro"-Sender für Telegrafie.
Net weight
0.1 kg / 3.5 oz
Price in first year of sale
16
RM
Mentioned in
-- Original-techn. papers.Die Daten stammen aus technischen Unterlagen des Herstellers - aus der Zeit der Herstellung.
(Handbuch der Funktechnik B.2, S.106; 1935)
Literature/Schematics
Kappelmayer, Der Mikro-Sender, DRB H.47
This model was suggested by Wolfgang Eckardt.

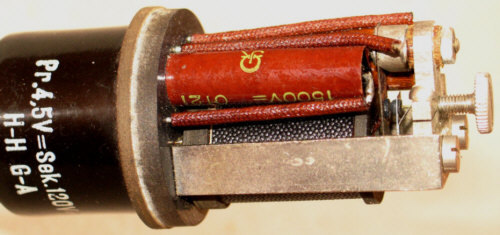

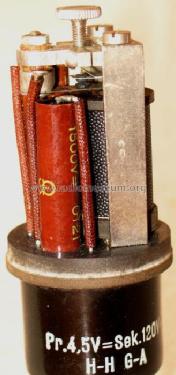

Abschirmhaube abgenommen
Aus dem Handbuch der Funktechnik 1935, B.2, S.107
Further information on
Anodensummer (Jahre, Richard, Radio-Appb.; Berlin)
Die Firma Jahre ist mir bisher bekannt durch Kondensatoren, vor allem Elektrolyt-Kondensatoren. Jetzt ist mir ein Bauteil in die Hände gefallen, dass sich " Anodensummer für Mikrosender " nennt.

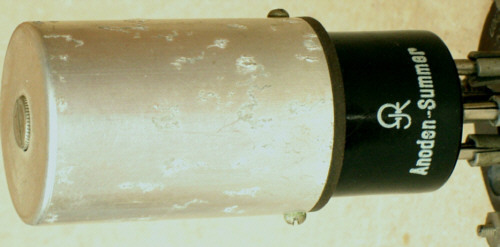

Das Wirkprinzip ist also das eines Zerhackers, der 4,5V= in 120V~ umsetzt. Meine Unklarheiten: - wo wurde so etwas eingesetzt ? Denkbar wären für mich die Anodenspannungserzeugung eines kleinen Kofferempfängers aber auch der Einsatz als "Prüfsender" (deshalb Mikrosender bezeichnet?) - wann könnte so etwas gebaut worden sein? (30er Jahre?) - lohnt es sich, das als Zubehör-Modell anzulegen unter der Firma Jahre? Übrigens, das Teil (35mm Durchmesser) funktioniert noch einwandfrei. Die 4 Anschlussstifte entsprechen dem "Europa-Sockel". Wolfgang Eckardt
