Model: NRD-10

Antique radios, Old Time Radios

NRD-10

Country: Japan Manufacturer/Brand: JRC Japan Radio Co. Ltd., Tokyo, J
Year: 1974 Type: Receiver used for civil commercial purposes, e.g. point-to-point maritime or aviation communications, used or second hand sets often used by radio amateurs. Often used also for military communications, partly special variants to military specifications.Communication Receiver (also Amateur) Mod.-ID = 85493 previous | Result List | next | New search for Radios etc. Schematics etc.: 0 (for members) Principle Double or triple conversion superhet.
Doppelsuper oder (manchmal nur teilweise) Dreifachsuperhet.
Der Apparat verfügt über zwei Oszillatorsysteme auf zwei verschiedenen Zwischenfrequenzen (ZF). Dieses Prinzip gibt es bei Rundfunkempfängern aus Preisgründen sehr selten, doch bei kommerziellen und Amateurgeräten besserer Qualität ist das Verfahren öfters anzutreffen. Sinngemäss gilt das auch für Dreifachsuper und Kombinationen davon. Superhet, double/triple conversion
Wave bands Bitte geben Sie die Wellenbänder an, falls Sie mehr wissen.Wave Bands given in the notes.
Power type and voltage AC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Trafo ist nicht immer mit Primär- undSekundärwicklungen versehen. Dadurch kann das Chassis ein gefährlichesPotential führen.Alternating Current supply (AC) / 90-220 Volt
Loudspeaker/pwr.out This set has no built-in loudspeaker. It requires a separate loudspeaker or headset - or the set has no speaker output (not a radio).
Cet appareil n`a pas d`haut-parleur.
Das Gerät verfügt nicht über einen eingebauten Lautsprecher - entweder weil er nicht nötig ist (Gerät hat keine Tonwiedergabe) oder weil er separat zu stellen ist - bzw. das Gerät ist für Kopfhörerbetrieb.- For headphones or amp. / 1 W
from Radiomuseum.org Model: NRD-10 Material Metal case.
Caisse en métal.
Gerät, dessen Gehäuse aus Metall gefertigt ist. Es kann sich um verschiedenartige Metalle und Oberflächenbearbeitungen handeln. Ist es hingegen nur ein Chassis, so erhält das Gerät eine andere Bezeichnung.Metal case
Shape Rack
Dimensions (WHD) 19 x 0 x 0 inch / 483 x 0 x 0 mm
Transistors 46:
Notes ICs: 28

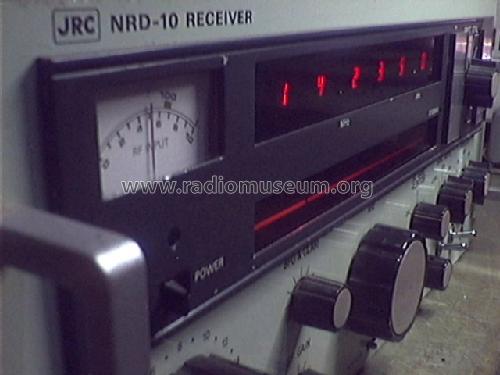

JRC Communications Receiver NRD-10.
Triple conversion below 7 MHz), double conversion above 7 MHz. Frequency range 100 kHz to 30 MHz in 30 Bands and 16 preset channels. Modes A1, A2, A3, A3J, A3H (F1/F4 optional).
Mainly used in maritime service.

This model was suggested by Bernardo Henze.

No further information on

NRD-10 (JRC Japan Radio Co. Ltd., Tokyo, J)
