Superinductance 1
Country: Switzerland Manufacturer/Brand: Jura; La Chaux-de-Fonds (eigentlich Zürich)
Year: 1933 / 1934 Type: Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs. Mod.-ID = 12080 previous | Result List | next | New search for Radios etc. Schematics etc.: 0 (for members) Principle TRF without reaction (non reg.dir.receiver); 2 RF-stage(s); 2 AF-stage(s)TRF without manual regenerative (feed-back) control.
Geradeaus ohne bedienbare Rückkopplung - zumindest ohne Übersteuerungsmöglichkeit. Demodulation durch Audion. In der Schweiz waren z.B. Rückkoppler mit Übersteuerungsmöglichkeit generell verboten, damit Nachbarn keine Störungen befürchten müssen.
Tuned circuits 3 AM circuit(s);
Wave bands Broadcast (MW) and Long Wave.Broadcast- and long-waves (AM, medium- and long-waves) PO et GO (petites ondes et grandes ondes).
Langwellen- und Mittelwellen-Bereich.
Auch wenn in diesen Bereichen eine Unterteilung vorkommt - bei älteren Geräten z.B. die Antenne umgesteckt werden sollte - geht dies hier nicht daraus hervor.
Power type and voltage Alternating Current supply (AC) / 110-250 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker Electro Magnetic Dynamic LS (moving-coil with field excitation coil)Electro magnetic dynamic loudspeaker (moving-coil principle by Rice-Kellog) with field excitation coil - mostly used as choke.
Haut parleur dynamique avec bobine d`excitation - plus souvent aussi utilisé pour le self.
Elektrodynamischer Lautsprecher mit Erregerspule für das Magnetfeld (Fremderregung), meist gleichzeitig als Siebglied dienend.
www.radiomuseum.org Model: Superinductance 1 Material Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.
Shape Tablemodel, high profile (upright - NOT Cathedral nor Tombstone).
Dimensions (WHD) 410 x 520 x 280 mm / 16.1 x 20.5 x 11 inch
Valves / Tubes 5: E452TNicht zu verwechseln mit der selteneren E452.
Gemäss HT Schmidt gibt es in der Literatur viele unterschiedliche Aussagen über die E452 - aber über die E452T heisst es: HF-, Audion-, oder NF-Tetrode, wahlweise mit US5-Sockel oder mit 5-Stift-Europasockel (Babani, Brans-Vademecum, Röhrencodex, Prehled Elektronek, Illustrated History of Philips Radio Valves)     (more for members)
Notes Superinductance (2V1).
Price in first year of sale 475 SFr
Source of data E. Erb 3-907007-36-0

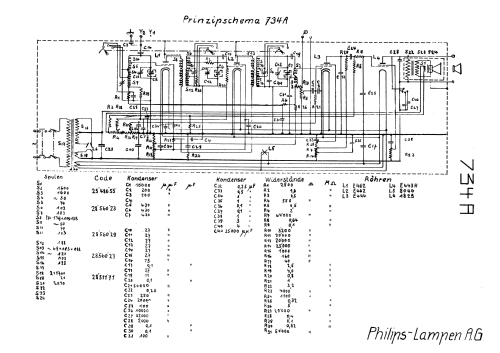

Circuit diagram reference Die Tungsram-Tabellen führen das Modell auf.Tungsram Bestückungstabellen für die Schweiz.Es handelt sich dabei nicht um eine Schema-sammlung, sondern um den Vorschlag einer Ersatzbestückung mit Tungsram-Röhren, woraus die Röhrenbestückung des Apparates hervorgeht. Das Werk wurde für die Bestimmung der Röhren verwendet.
Picture reference Das Modell ist im «Radiokatalog» (Erb) abgebildet.


Erstes Jura-Radio. Jura ist eine Marke von Seyffer. Dieser Grosshändler in Zürich liess bei Philips La Chaux de Fonds (Schweiz) fabrizieren. Möglicher More pictures
No further information on

Superinductance 1 (Jura; La Chaux-de-Fonds (eigentlich Zürich))
