CB-Mobilfunkgerät KA 9014 (KA9014)

Country: Germany Manufacturer/Brand: Kaiser Electronic GmbH; Heidelberg
Year: 1985 ?? Type: Citizen Band Equipment Mod.-ID = 135942 previous | Result List | next | New search for Radios etc. Schematics etc.: 1 (for members) Principle Double or triple conversion superhet.
Doppelsuper oder (manchmal nur teilweise) Dreifachsuperhet.
Der Apparat verfügt über zwei Oszillatorsysteme auf zwei verschiedenen Zwischenfrequenzen (ZF). Dieses Prinzip gibt es bei Rundfunkempfängern aus Preisgründen sehr selten, doch bei kommerziellen und Amateurgeräten besserer Qualität ist das Verfahren öfters anzutreffen. Sinngemäss gilt das auch für Dreifachsuper und Kombinationen davon. Superhet, double/triple conversion; IF-Freq. 10700/455 kHz
Wave bands Bitte geben Sie die Wellenbänder an, falls Sie mehr wissen.Wave Bands given in the notes.
Power type and voltage Battery supply. Alimentation de batterie
Batteriespeisung
Das Gerät erhält seine Betriebsspannungen von Akkumulatoren (Sekundärzellen) und/oder Batterien (Primärzellen).
Solche Geräte wurden auch mit sogenannten Netzanoden gespiesen, die zumindest die Anodenspannung lieferten, in manchen Fällen auch Gittervorspannungen und teilweise auch Heizspannungen.Batteries (storage and/or dry) / 13,8 Volt
Loudspeaker/pwr.out Permanent magnet type moving coil speaker (principle by Rice-Kellog, without field excitation coil).
Haut-parleur avec système dynamique à aimant permanent (sans bobine d`excitation).
Permanentdynamischer Lautsprecher, also (modernes) Tauchspulenprinzip mit Selbsterregung bzw. Permanentmagnet statt Magnetspule. Siehe «Radios von gestern» Seiten 329ff.Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 7 cm = 2.8 inch
from Radiomuseum.org Model: CB-Mobilfunkgerät KA 9014 (KA9014) Material Metal case.
Caisse en métal.
Gerät, dessen Gehäuse aus Metall gefertigt ist. Es kann sich um verschiedenartige Metalle und Oberflächenbearbeitungen handeln. Ist es hingegen nur ein Chassis, so erhält das Gerät eine andere Bezeichnung.Metal case
Dimensions (WHD) 115 x 35 x 200 mm / 4.5 x 1.4 x 7.9 inch
Transistors There are transistors, but the number is unknown:

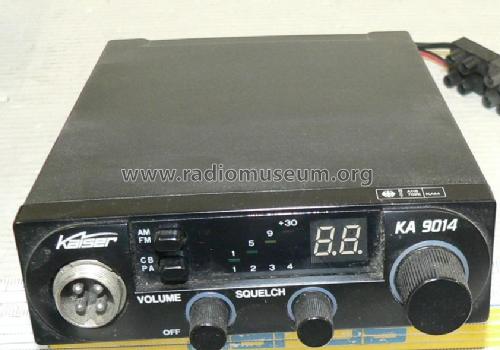

Notes CB-Mobilgerät KA 9014
40 Kanal FM und 12 Kanal AM, Frequenzbereich 26,965 bis 27,405 MHz. HF-Ausgangsleistung FM 4 Watt, AM 1 Watt, digitale Kanalanzeige, Feldstärke über LED ablesbar, Squelch. Klinkenstecker für ext. S-Meter, PA und ext. Lautsprecher, Dynamisches Mikrofon.

This model was suggested by Karlheinz Fischer.
