• Country
• Austria

• Manufacturer / Brand
• Kapsch & Söhne (KS), Telephon- und Telegraphenfabriks-AG; Wien

• Year
• 1945 ?

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 9493

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 3

• Valves / Tubes
• RV12P2000 RV12P2000 RV12P2000

• Main principle
• TRF with regeneration; 2 AF stage(s)

• Tuned circuits
• 1 AM circuit(s)

• Wave bands
• Broadcast only (MW).

• Power type and voltage
• AC/DC-set / 220 Volt

• Loudspeaker
• Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)

• Material
• Wooden case

• from Radiomuseum.org

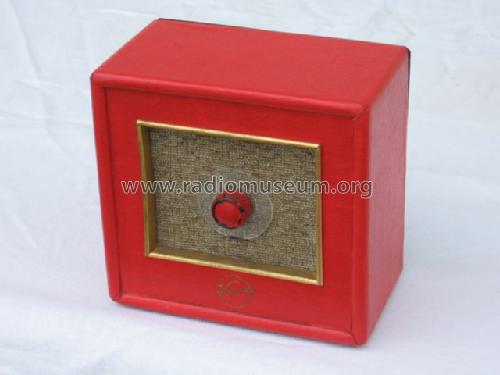

• Model: Mucki I 3 Röhren - Kapsch & Söhne KS, Telephon-

• Shape
• Tablemodel, low profile (big size).

• Dimensions (WHD)
• 150 x 160 x 100 mm / 5.9 x 6.3 x 3.9 inch

• Notes

• Muster schon 1945? Erwähnt im ÖRA Heft 11-12, 1947 Seite 549ff, doch Serienfertigung wohl erst ab 1947. Siehe auch Museums Bote Nr. 115 mit Innenaufnahme.

  Eine RV12P2000 als Gleichrichter geschaltet.

• Net weight (2.2 lb = 1 kg)
• 1.5 kg / 3 lb 4.9 oz (3.304 lb)

• Price in first year of sale
• 395.00 ATS

• External source of data
• E. Erb 3-907007-36-0

• Source of data
• Radiokatalog Band 2, Ernst Erb

• Mentioned in
• Radiotechnik, Die, Wien (RT 42) (4712)

• Literature/Schematics (1)
• Museums Bote, Österr. (Heft 115/2002, S.4, Gerätebeschreibung)
