Model: Differential Voltmeter 660A (660 A)
Antique radios, Old Time Radios
Differential Voltmeter 660A (660 A)
Country:
United States of America (USA)
Manufacturer/Brand:
Keithley Instruments Inc.; Cleveland (OH)
Year: 1968 ?
Type:
Alle Arten von Geräten, die eine Radiowerkstatt im weitesten Sinne umfassen kann - sofern es der Hauptzweck des Apprates bzw. Modelles ist.Service- or Lab Equipment
Mod.-ID = 115311
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 0 (for
members)
Wave bands
When collecting this field of data I had no information on the wave bands - or this set is not a receiver. Quand je faisait la collection je ne savais rien de ces dates des gammes d`ondes - ou bien l`apparaeil n`est pas un récepteur.
Beim Erfassen dieses Feldes waren mir die Wellenbereiche nicht bekannt - oder der Apparat ist kein Empfänger.n/a no information
Power type and voltage
AC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Trafo ist nicht immer mit Primär- undSekundärwicklungen versehen. Dadurch kann das Chassis ein gefährlichesPotential führen.Alternating Current supply (AC) / 115/230 Volt
Loudspeaker/pwr.out
This set has no built-in loudspeaker. It requires a separate loudspeaker or headset - or the set has no speaker output (not a radio).
Cet appareil n`a pas d`haut-parleur.
Das Gerät verfügt nicht über einen eingebauten Lautsprecher - entweder weil er nicht nötig ist (Gerät hat keine Tonwiedergabe) oder weil er separat zu stellen ist - bzw. das Gerät ist für Kopfhörerbetrieb.- For headphones or amp.
from Radiomuseum.org
Model: Differential Voltmeter 660A (660 A)
Material
Metal case.
Caisse en métal.
Gerät, dessen Gehäuse aus Metall gefertigt ist. Es kann sich um verschiedenartige Metalle und Oberflächenbearbeitungen handeln. Ist es hingegen nur ein Chassis, so erhält das Gerät eine andere Bezeichnung.Metal case
Shape
Tablemodel, with any shape - general.
Dimensions (WHD)
437 x 344 x 140 mm / 17.2 x 13.5 x 5.5 inch
Valves / Tubes
7:
Durch Heizfaden-Mittenanschluss auch Betrieb mit 6.3 V und 0.3 A möglich.7025
(more
for members)
Notes

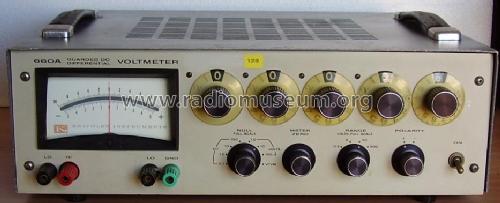

The Keithley 660A is a differential voltmeter, which can be used as potentiometer or as VTVM. As potentiometer it can measure from 100 microvolts full scale to 500 volts, with an error lower than 0.02% in the ranges from 100 mV up. As VTVM itreads from 1 mV to 500 V, with a 3% accuracy, and resistances up to 100.000 megahoms. Input resistance depends upon the selected range, being 50 Mohms from 0.1 V full scale, and raises to infinity at the null. The meter includes the 500 VDC precision voltage reference, the Kelvin-Varley divider and the chopper stabilized null detector.
This model was suggested by Emilio Ciardiello.
No further information
