Schulfunkradio Grundig 2120

Schulfunkradio Grundig 2120; Kirsch KG, Hans; (ID = 494768) Radio Schulfunkradio Grundig 2120; Kirsch KG, Hans; (ID = 494775) Radio
Schulfunkradio Grundig 2120; Kirsch KG, Hans; (ID = 494769) Radio Schulfunkradio Grundig 2120; Kirsch KG, Hans; (ID = 494770) Radio
Schulfunkradio Grundig 2120; Kirsch KG, Hans; (ID = 494771) Radio Schulfunkradio Grundig 2120; Kirsch KG, Hans; (ID = 494772) Radio
Schulfunkradio Grundig 2120; Kirsch KG, Hans; (ID = 494773) Radio Schulfunkradio Grundig 2120; Kirsch KG, Hans; (ID = 494774) Radio
Schulfunkradio Grundig 2120; Kirsch KG, Hans; (ID = 524225) Radio Schulfunkradio Grundig 2120; Kirsch KG, Hans; (ID = 524226) Radio
Use red slider bar for more.
Schulfunkradio Grundig 2120; Kirsch KG, Hans; (ID = 494768) Radio

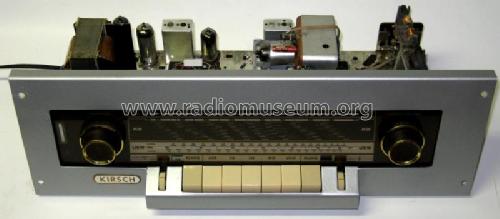

Kirsch KG, Hans;: Schulfunkradio Grundig 2120 [Radio] ID = 494768 800x351
Select picture or schematic to display from thumbnails on the right and click for download.
For model Schulfunkradio Grundig 2120, Kirsch KG, Hans; Duisburg-Meiderich

Country:  Germany
Manufacturer / Brand:  Kirsch KG, Hans; Duisburg-Meiderich
Year: 1961 ? Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 6: ECC85 ECH81 EF89 EABC80 EM84 EL84
Main principle Super-Heterodyne (Super in general)
Wave bands Broadcast, Long Wave and FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 110; 125; 220 Volt
Loudspeaker
Power out
from Radiomuseum.org Model: Schulfunkradio Grundig 2120 - Kirsch KG, Hans; Duisburg-
Material Metal case
Shape Tablemodel, with any shape - general.
Notes Schulfunkanlage bzw. Koffergerät für mobilen Schuleinsatz. Der Radioeinschub besteht aus einem Grundig Chassis 2120 in einem hammerschlaglackierten Stahlblechrahmen.
Collectors' prices

Model page created by Franz-Josef Haffner. See "Data change" for further contributors.



All listed radios etc. from Kirsch KG, Hans; Duisburg-Meiderich
Here you find 14 models, 13 with images and 1 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Kirsch KG, Hans;: Schulfunkradio Grundig 2120
Threads: 1 | Posts: 2
Hits: 1375     Replies: 1
kirsch: (Grundig 2120); Schulfunkradio. Gibt es Variante
Eike Matschull
24.Nov.08
  1

Hallo Radiofreunde,

aus einer Schulsammlung habe ich ein Schulfunkradio vor der Vernichtung gerettet, indem ich es übernommen habe. Es war zwar defekt, aber nun ist es nach Ersatz einiger Kondensatoren und Widerstände wieder in Ordnung. Das Gerät stammt von der Firma Kirsch in Duisburg und benutzt das Chassis des Grundig 2120.

Mein Gerät weist nun folgende Besonderheiten auf: An Stelle der Endröhre EL 84 ist ein Stecker eingesetzt, dessen Anschlüsse zu einem separaten Endverstärker führen. Dieser ist mit zwei Röhren ECL 82 bestückt und versorgt zwei große Lautsprecher an der Rückseite des Gerätes. An der Vorderseite befinden sich die Bedienelemente des Grundig 2120 sowie eine zusätzliche Buchsenleiste für Netzanschluss, Tonabnehmer, Zusatzlautsprecher, Zusatzantenne.

Entsprechende Fotos habe ich bei den technischen Daten zu dem Gerät eingestellt.

Es beschäftigt mich nun die Frage, ob das Gerät serienmäßig in der beschriebenen Form ausgeliefert wurde, oder ob hier eventuell ein Bastler am Werk war, der dem Radio eine stärkere Endstufe verpasst hat. Von der Qualität des Aufbaus würde ich allerdings meinen, dass der Umbau sehr professionell durchgeführt wurde.  Das Chassis des Edverstärkers trägt übrigens eine Seriennummer.

Ich hoffe, dass die Fotos, die von mir bei der Gerätebeschreibung eingestellt wurden, zur Aufklärung beitragen werden. Die Bilder von Herrn Franz-Josef Haffner, die sich auch dort befinden, zeigen eine Ausführung, die sich von der meinigen unterscheidet. Das hat mich schließlich zu dieser Anfrage veranlasst.

Freundliche Grüße

Eike Matschull

Franz-Josef Haffner
26.Nov.08
  2

hallo Herr Matschull,

ich besitze leider nur das einzelne Chassis, also kein Gehäuse dazu. Ich habe es so auf einer Börse erstanden und gereinigt, gerichtet, lackiert und technisch überarbeitet.

In Ihrer Ausführungen sind offensichtlich keine Lautsprecher eingebaut. Es wäre denkbar das die erweiterte Endstufe sogar einen 100V Ausgang besitzt zur Versorgung von Klassenräumen über längere Strecken. Das lässt sich mit einer ohmischen Messung leicht überprüfen.

Gruß,
Franz-Josef


Kirsch KG, Hans;: Schulfunkradio Grundig 2120
End of forum contributions about this model
