Model: Knight 5 Band Shortwave Receiver R-55A
Antique radios, Old Time Radios

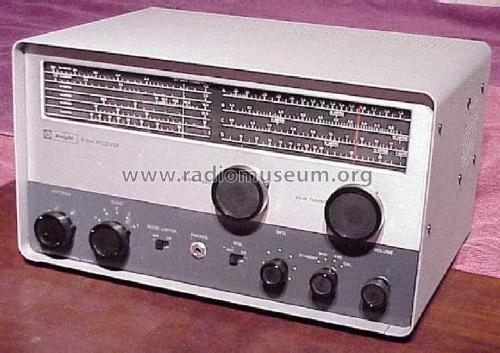

Knight 5 Band Shortwave Receiver R-55A
Country:
United States of America (USA)
Manufacturer/Brand:
Allied Radio Corp.; Chicago (IL)
Year: 1961 ?
Type:
Amateur-Receiver
Mod.-ID = 135385
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 0 (for
members)
Principle
Superhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.Super-Heterodyne (Super in general); IF-Freq. 1650 kHz
Wave bands
Bitte geben Sie die Wellenbänder an, falls Sie mehr wissen.Wave Bands given in the notes.
Power type and voltage
AC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Trafo ist nicht immer mit Primär- undSekundärwicklungen versehen. Dadurch kann das Chassis ein gefährlichesPotential führen.Alternating Current supply (AC) / 110-130 Volt
Loudspeaker/pwr.out
Permanent magnet type moving coil speaker (principle by Rice-Kellog, without field excitation coil).
Haut-parleur avec système dynamique à aimant permanent (sans bobine d`excitation).
Permanentdynamischer Lautsprecher, also (modernes) Tauchspulenprinzip mit Selbsterregung bzw. Permanentmagnet statt Magnetspule. Siehe «Radios von gestern» Seiten 329ff.Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
/ 1 W
from Radiomuseum.org
Model: Knight 5 Band Shortwave Receiver R-55A
Material
Metal case.
Caisse en métal.
Gerät, dessen Gehäuse aus Metall gefertigt ist. Es kann sich um verschiedenartige Metalle und Oberflächenbearbeitungen handeln. Ist es hingegen nur ein Chassis, so erhält das Gerät eine andere Bezeichnung.Metal case
Shape
Tablemodel, low profile (big size).
Dimensions (WHD)
14.25 x 8.63 x 11 inch / 362 x 219 x 279 mm
Valves / Tubes
6:
6BE6
(more
for members)
Notes
Knight Kit R-55A, 5 Band Shortwave Receiver;
Coverage: 530 kHz - 36 MHz + 6 m Ham band 47 - 54 MHz with two scales,
Ranges:
Band A: 530 kHz - 1.9 MHz,
Band B: 1.8 MHz - 6.3 MHz,
Band C: 6 MHz - 14.5 MHz,
Band D: 11.5 MHz - 33 MHz,
Band E: 47 MHz - 54 MHz,
individually calibrated:
80 m: 3.5 - 4.0 MHz,
40 m: 7.0 - 7.3 MHz,
20 m: 14.0 - 14.35 MHz,
15 m: 21.0 - 21.45 MHz,
10 m: 28 - 29.7 MHz,
6 m: 50 - 54 MHz.
BFO, bandspread tuning, phones jack, 60 W power consumption, noise limiter, suitable "Knight 100 KC Crystal Calibrator" optional.
This model was suggested by Anonymous 38 Collector.
No further information
on
Knight 5 Band Shortwave Receiver R-55A (Allied Radio Corp.; Chicago (IL))
