Model: Excello 820 W
Antique radios, Old Time Radios
Excello 820 W
Country:
Germany
Manufacturer/Brand:
Körting-Radio; Leipzig, später Grassau
Year: 1957
Type:
Broadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.Radio or Tuner
Mod.-ID = 82812
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 4 (for
members)
Principle
Superhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.Super-Heterodyne (Super in general); IF-Freq. 472 kHz
Tuned circuits
6 AM circuit(s);
10 FM-circuit(s)
Wave bands

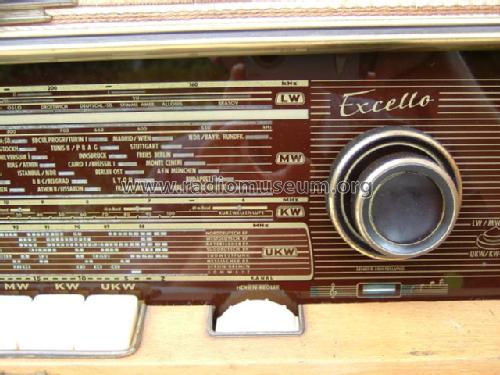

AM (long-, medium- and short waves) and FM (VHF). GO, PO, OC et MF (onde ultra-courte, bande FM).
LW, MW, KW und UKW
Wahrscheinlich sind keine Bänder unterteilt. Bei älteren europäischen Geräten ist der UKW-Bereich noch nicht bis auf 108 MHz erweitert (87,5 oder 88 bis 100 oder bis 104).Broadcast, Long Wave, Short Wave plus FM.
Power type and voltage
AC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Trafo ist nicht immer mit Primär- undSekundärwicklungen versehen. Dadurch kann das Chassis ein gefährlichesPotential führen.Alternating Current supply (AC) / 110; 127; 220; 240 Volt
Loudspeaker/pwr.out
4 built-in loudspeakers of any principle.
4 haut-parleurs.
4 Lautsprecher, meist permanentdynamisch. Mischformen sind möglich - z.B. für Hochtöner. Diese Daten finden Sie eventuell in den Bemerkungen zum Gerät.4 Loudspeakers
/ 7 W
from Radiomuseum.org
Model: Excello 820 W
Material
Wooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.Wooden case
Shape

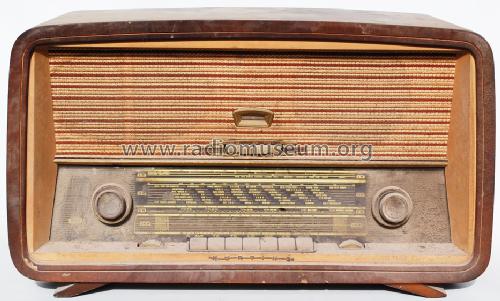

Tablemodel with Push Buttons.
Dimensions (WHD)
590 x 345 x 273 mm / 23.2 x 13.6 x 10.7 inch
Valves / Tubes
8:
ECC85
(more
for members)
Notes

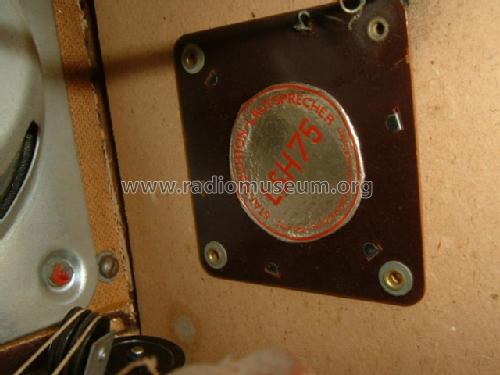

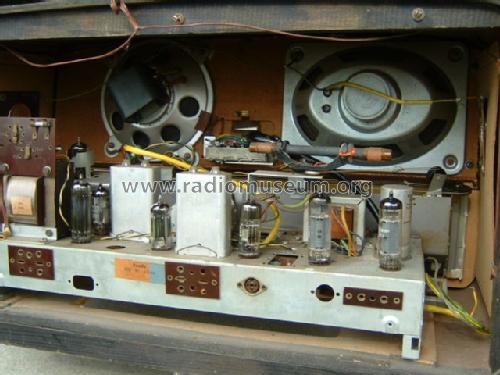

Balanced output stage - Two electrostatic tweeters, mounted on the side wall of the case, one elliptical and one round speaker on the front - Four additional push buttons marked Stereo, Tanz, Sprache and Orchester .
Gegentaktendstufe, ein runder und ein ovaler PDyn sowie 2 stat.Hochtöner.
Klangregister mit 4 Drucktasten: Stereo/Tanz/Sprache/Orchester.
This model was suggested by Georges Van Campenhout.
