Kraftverstärker-Endstufe HEG9 (HEG 9)

Country: Germany Manufacturer/Brand: Körting-Radio; Leipzig, später Grassau
Year: 1934 – 1936 Type: Audio AmplifierAudio amplifier.
Bis Mitte der 20er Jahre baute man (immer weniger) gelegentlich separate Niederfrequenzverstärker (Tonfrequenzverstärker), z.B. als Zusatz zu Detektorgeräten und einfachen Röhrenempfängern (Audion etc.). Das wiederholt sich wieder in den 50er Jahren, als die Ansprüche an Tonqualität stieg (und erschwinglich möglich war) - in Form von Hi-Fi-Verstärkern.Siehe Radios von gestern Seiten 54, 59, 62 und 353. Mod.-ID = 2415 previous | Result List | next | New search for Radios etc. Schematics etc.: 0 (for members) Principle Audio-AmplificationAF (audio) amplification only, one, two or three stages etc.
Niederfrequenzverstärkung.
Meist als «Nachsatz» zu einem Empfänger verwendet, um das Tonsignal zu verstärken - z.B. für Lautsprecherwiedergabe statt Kopfhörer.
Wave bands n.a.When collecting this field of data I had no information on the wave bands - or this set is not a receiver. Quand je faisait la collection je ne savais rien de ces dates des gammes d`ondes - ou bien l`apparaeil n`est pas un récepteur.
Beim Erfassen dieses Feldes waren mir die Wellenbereiche nicht bekannt - oder der Apparat ist kein Empfänger.
Power type and voltage Direct Current supply (DC) / 110, 220 VoltDC set.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Appareil à courant continu.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Gleichstromnetz-Gerät
Das Gleichstromnetz erfordert, dass der Stecker richtig gepolt sein muss, damit der Apparat spielt und keine Spannung auf dem Chasses gegen Erde auftritt!
Loudspeaker/pwr.out - This set has no built-in loudspeaker (separate or not necessary).This set has no built-in loudspeaker. It requires a separate loudspeaker or headset - or the set has no speaker output (not a radio).
Cet appareil n`a pas d`haut-parleur.
Das Gerät verfügt nicht über einen eingebauten Lautsprecher - entweder weil er nicht nötig ist (Gerät hat keine Tonwiedergabe) oder weil er separat zu stellen ist - bzw. das Gerät ist für Kopfhörerbetrieb. / 9 W
www.radiomuseum.org Model: Kraftverstärker-Endstufe HEG9 (HEG 9) Material Metal caseMetal case.
Caisse en métal.
Gerät, dessen Gehäuse aus Metall gefertigt ist. Es kann sich um verschiedenartige Metalle und Oberflächenbearbeitungen handeln. Ist es hingegen nur ein Chassis, so erhält das Gerät eine andere Bezeichnung.
Shape Tablemodel, high profile (upright - NOT Cathedral nor Tombstone).
Dimensions (WHD) 310 x 340 x 170 mm / 12.2 x 13.4 x 6.7 inch
Valves / Tubes 4: BL2 (more for members)
Notes Kraftverstärker-Endstufe für das Gleichstromnetz, liefert an 110 V= noch 4W Sprechleistung. - Das kleinere Modell HEG4 1/2 nur 2xBL2.
Net weight 20 kg / 705.5 oz
Price in first year of sale 382 RM
Source of data Radio-Zentrale Prohaska 1935/36Im Katalog der Radio-Zentrale Prohaska 1935/36 erwähnt. Diesen gibt es auch als Nachdruck L.D. Schmidt, Berlin. / Radiokatalog Band 1, Ernst Erb
Circuit diagram reference Röhren in FS-BestückungstabellenDie als Nachdruck erhältliche Broschüre Funkschau Bestückungstabellen für Rundfunkempfänger erwähnt das Gerät mit Röhrenbestückung. Leider ist dieses Werk sehr mit Fehlern behaftet! Zudem oft nicht die Originalröhenbestückung geführt, sondern die mit moderneren Ersatzröhren (z.B. REN904 statt REN 804), was zu Schwingneigung führen kann.
Mentioned in Katalog Hugo Preller Leipzig, 1935
Literature/Schematics Katalog Bretschneider, Leipzig 1934/35

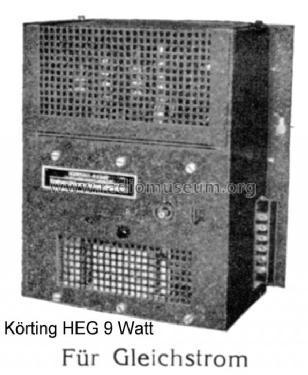

Prospektbild
