Model: MT3624 (MT 3624)



Old radios, englishAlte Radios, deutschRadios antiguas, españolMusée de radio, francaisRadio antiche, italiano
Antique radios, Old Time Radios

Please click your language flag. Bitte Sprachflagge klicken.

MT3624 (MT 3624)


Country: Germany Manufacturer/Brand: Körting-Radio; Leipzig, später Grassau
Year: 1964 Type: Recorder and/or PlayerMusic/speech recorder and/or -player.
Tonspeichergerät im weiteren Sinn, also auch Kassettengerät, CD-Player, Tonbandmaschine, Video-Maschine etc. möglich.
Mod.-ID = 123413 previous | Result List | next | New search for Radios etc. Schematics etc.: 3 (for members) Principle Audio-AmplificationAF (audio) amplification only, one, two or three stages etc.
Niederfrequenzverstärkung.
Meist als «Nachsatz» zu einem Empfänger verwendet, um das Tonsignal zu verstärken - z.B. für Lautsprecherwiedergabe statt Kopfhörer.

Details Tape RecorderTonbandgerät oder Apparat mit Tonbandgerät.
Power type and voltage Alternating Current supply (AC) / 110; 130; 150; 220; 240; 250 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Trafo ist nicht immer mit Primär- undSekundärwicklungen versehen. Dadurch kann das Chassis ein gefährlichesPotential führen.

Loudspeaker/pwr.out 2 LoudspeakersTwo built-in loudspeakers of any principle.
Deux haut-parleurs.
Zwei eingebaute Lautsprecher mit nicht erfasstem System.

www.radiomuseum.org Model: MT3624 (MT 3624) Shape Tablemodel, low profile (big size).
Dimensions (WHD) 520 x 210 x 280 mm / 20.5 x 8.3 x 11 inch
Valves / Tubes 6: ECC81Doppel-Triode, europäische Ausführung der 12AT7, speziell für VHF (UKW) entwickelt, auch für NF gut geeignet; hohe Verstärkung, niederer Innenwiderstand. Dennoch in Europa eher unbedeutend: Vorgänger für UKW waren hauptsächlich die Pentoden EF42 und EF80 (UF42, UF80). Nachfolger waren die Doppel-Trioden ECC85, PCC85 und UCC85 mit spezieller Abschirmung zwischen den beiden Systemen. [Jacob Roschy, 21.Dec.02]     (more for members)
Transistors 2:     (more for members)
Notes England 50 Hz Ausführung, Stereo Magnettongerät mit Kopiermöglichkeit, 3 Bandgeschwindigkeiten 19 cm/s, 9,53 cm/s, & 4,75 cm/s, max. 18 cm Spulendurchmesser, max. 30 - 18.000 Hz, anbaubare Kopierzusatzeinrichtung Type "15 901", sowie dazu erhältlicher Stereo Zusatzverstärker Type "15 911".
Net weight (2.2 lb = 1 kg) 16 kg / 35.3 lb
Literature/Schematics Funk-Technik (FT)In der Zeitschrift Funk-Technik (61, FT) geführt. Die aufgeführten Zahlen (JJNN) zeigen das Ausgabejahr, gefolgt von der Nummer. Autor ist Curt Rint. Die Zeitschrift kommt aus dem Wedding-Verlag GmbH, Berlin. (1. Juniheft Nr. 11/1964 S 399 ff)

This model was suggested by Anonymous 38 Collector.

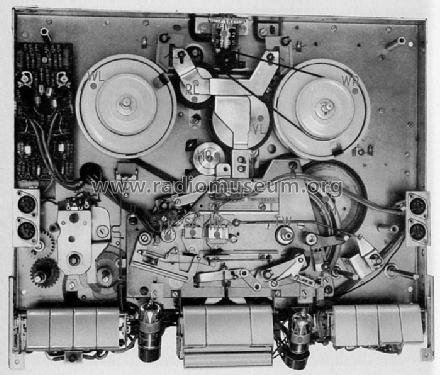

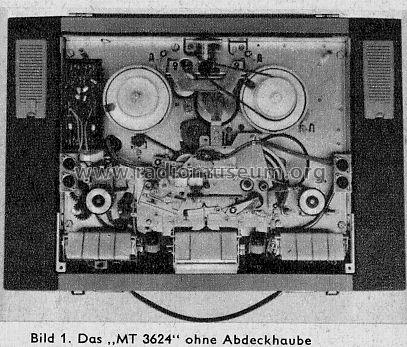

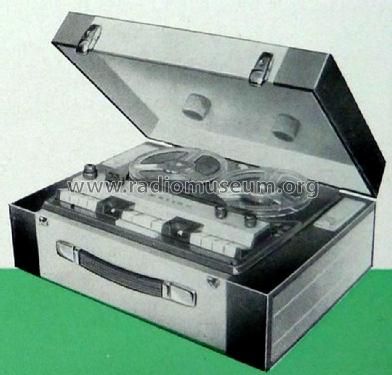

Funk-Technik Funk-Technik Funk-Technik More pictures
No further information on

MT3624 (MT 3624) (Körting-Radio; Leipzig, später Grassau)
