Radiomann ECC82 Jubiläumsausgabe 2004


Country: Germany Manufacturer/Brand: Kosmos, Franckh'sche Verlagsbuchhandlung:Stuttgart
Year: 1999 Type: Kit (Parts plus Instruction) or Blueprint without partsA kit for a receiver or a construction envelope only (Blueprint without parts). Please state within the notes when inserting.
Kein fertiges Gerät, sondern ein Bausatz, Baukasten oder auch nur eine Bauanleitung ohne Teile. Art bitte unter Bemerkungen erwähnen.

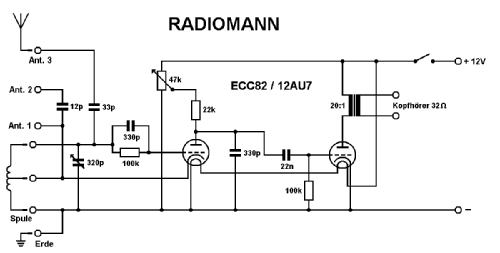

Mod.-ID = 74972 previous | Result List | next | New search for Radios etc. Schematics etc.: 1 (for members) Principle TRF with reaction (regenerative); ReactionTRF (tuned radio frequency or straight receiver) with manual regenerative (feed-back) control.
Récepteur TSF à amplification directe avec réaction maneuvrable.
Geradeausempfänger mit bedienbarer Rückkopplung, die auch zum Selbstschwingen führen kann. Siehe «Radios von gestern» Seite 59.

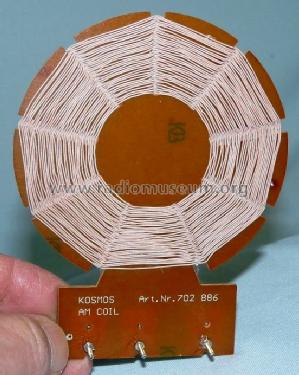

Tuned circuits 1 AM circuit(s);
Wave bands Broadcast and Short Wave (SW).
Power type and voltage Dry BatteriesDry battery supply. Alimentation de batterie
Batteriespeisung mit Trockenelementen.
Das Gerät erhält seine Betriebsspannungen von nicht aufladbaren Batterien (Primärzellen).
Solche Geräte wurden auch mit sogenannten Netzanoden gespiesen, die zumindest die Anodenspannung lieferten, in manchen Fällen auch Gittervorspannungen und teilweise auch Heizspannungen.

Loudspeaker/pwr.out Earphone

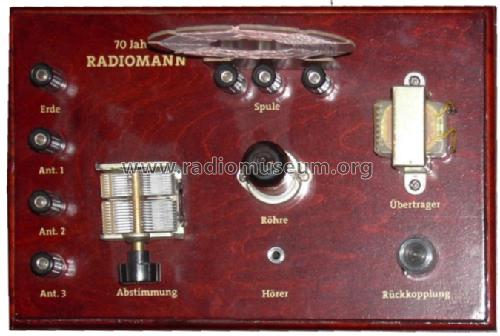

www.radiomuseum.org Model: Radiomann ECC82 Jubiläumsausgabe 2004 Material Wooden case, TUBES VISIBLEWooden case, open cabinet.
Caisse en bois. Lampes (tubes) visibles.
Röhren und möglicherweise auch Spulen sind direkt zu sehen. Es gibt wenig Ausnahmen, wo lediglich der oberste Teil von Röhren direkt offen sichtbar ist.

Dimensions (WHD) 250 x 160 x 130 mm / 9.8 x 6.3 x 5.1 inch
Valves / Tubes 1: ECC82Verwendung in NF-Phasenumkehrern, TV-Kippstufen, Multivibratoren, TV-Vertikalablenkung,
Notes Neuauflage 2004 zum 70-jährigen Jubiläum der 1. Ausgabe des Radiomann-Experimentierkastens (Jahr hier, da das System nur bis 1999 erfasst). Röhre ECC82 wird mit nur 12 V Batteriespannung betrieben.
Price in first year of sale 75 EURO
Collectors prices 6 Collector prices (for members)
Mentioned in -- Original-techn. papers.Die Daten stammen aus technischen Unterlagen des Herstellers - aus der Zeit der Herstellung.

This model was suggested by Uwe Dunder.
Jubiläumsausgabe 2004 More pictures
No further information on

Radiomann ECC82 Jubiläumsausgabe 2004 (Kosmos, Franckh'sche Verlagsbuchhandlung:Stuttgart)
