Model: Radiomann (Holz) 11. Auflage

Antique radios, Old Time Radios

Radiomann (Holz) 11. Auflage

Country: Germany Manufacturer/Brand: Kosmos, Franckh'sche Verlagsbuchhandlung:Stuttgart
Year: 1957 – 1959 Type: Kit (Parts plus Instruction) or Blueprint without partsA kit for a receiver or a construction envelope only (Blueprint without parts). Please state within the notes when inserting.
Kein fertiges Gerät, sondern ein Bausatz, Baukasten oder auch nur eine Bauanleitung ohne Teile. Art bitte unter Bemerkungen erwähnen. Mod.-ID = 30837 previous | Result List | next | New search for Radios etc. Schematics etc.: 2 (for members) Principle TRF with reaction (regenerative)TRF (tuned radio frequency or straight receiver) with manual regenerative (feed-back) control.
Récepteur TSF à amplification directe avec réaction maneuvrable.
Geradeausempfänger mit bedienbarer Rückkopplung, die auch zum Selbstschwingen führen kann. Siehe «Radios von gestern» Seite 59.
Tuned circuits 1 AM circuit(s);
Wave bands Broadcast only (MW).Mittelwellenempfänger
Power type and voltage Batteries (storage and/or dry)Battery supply. Alimentation de batterie
Batteriespeisung
Das Gerät erhält seine Betriebsspannungen von Akkumulatoren (Sekundärzellen) und/oder Batterien (Primärzellen).
Solche Geräte wurden auch mit sogenannten Netzanoden gespiesen, die zumindest die Anodenspannung lieferten, in manchen Fällen auch Gittervorspannungen und teilweise auch Heizspannungen.
Loudspeaker/pwr.out Headset necessary because no built in audio amplifier (or it is a head set).Headphone. Casque téléphonique.
Es handelt sich um einen Kopfhörer, nicht um einen Empfänger. Meist sind es Doppelkopfhörer, die mit einem Bügel verbunden sind. Nur ganz in der Anfangszeit kennt man einzelne Kopfhörer oder bei einfachen Baukästen.
www.radiomuseum.org Model: Radiomann (Holz) 11. Auflage Material Various materialsMade of different materials!
Caisse fait de differentes materiaux.
Das Gerät ist etwas ungewöhnlich (nicht nur Holz, Stahl oder Bakelit) vom Material her. Mehr war von den gehabten Unterlagen her nicht auszusagen.
Vielleicht geben Sie einen Text zu den Materialien oder dem Format (fehlen Masse?) mittels «Infos zum Modell hinzufügen» ein?

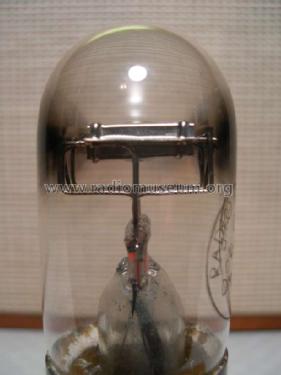

Valves / Tubes 1: DM300(N)Marke: Radio-Record, Hersteller: Radium, Tilburg, NL.
Nach dem WW2 gebaute Schutzgitter-Tetrode bzw. Schirmgitter-Tetrode. Diese Ausführung hat das Schutzgitter, also G2, an den Seitenkontakt geführt! Wir finden in der Fertigungskodierung den Buchstaben N... Zur besseren Unterscheidung nennen wir diese darum DM 300(N). Achtung: Vor WW2 wurde die DM 300 als Raumladegitter-Tetrode mit dem Raumladegitter (G1) am Seitenkontakt geliefert.Siehe: Röhren im Radiomann.
Notes Grundplatte Holz. C=1957 Bitte nur Bild, wenn die Auflage genau bekannt. Merkmale folgen. Wichtige Texte!
Collectors prices 8 Collector prices (for members)
Mentioned in Funkgeschichte der GFGFDas Gerät ist beschrieben oder kommt vor in der Zeitschrift Funkgeschichte der GFGF, Gesellschaft der Freunde der Funk-Geschichte e.V., Düsseldorf.Die nachfolgenden Ziffern (JJNN) zeigen das Jahr und die Nummer ohne Hunderterstelle. (8858)

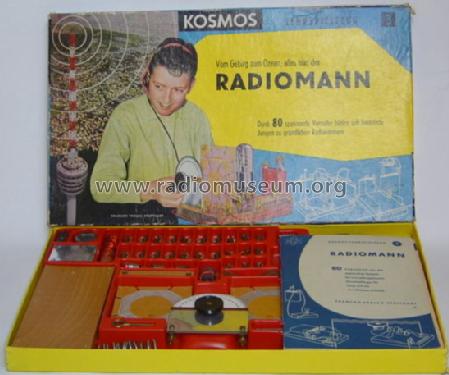

Gemäss Paul Gantner ist dies der Deckel der 11. und 12. Auflage

More pictures
No further information on

Radiomann (Holz) 11. Auflage (Kosmos, Franckh'sche Verlagsbuchhandlung:Stuttgart)
