Nagra IV-S (4-S)

Nagra IV-S ; Kudelski SA; (ID = 1060789) R-Player

Nagra IV-S ; Kudelski SA; (ID = 1060790) R-Player

Nagra IV-S ; Kudelski SA; (ID = 1060791) R-Player

Nagra IV-S ; Kudelski SA; (ID = 1060792) R-Player

Nagra IV-S ; Kudelski SA; (ID = 1060793) R-Player

Nagra IV-S ; Kudelski SA; (ID = 1060794) R-Player

Nagra IV-S ; Kudelski SA; (ID = 1060795) R-Player

Nagra IV-S ; Kudelski SA; (ID = 1060796) R-Player

Nagra IV-S ; Kudelski SA; (ID = 1060797) R-Player

Nagra IV-S ; Kudelski SA; (ID = 1060798) R-Player
Nagra IV-S ; Kudelski SA; (ID = 1360581) R-Player Nagra IV-S ; Kudelski SA; (ID = 541687) R-Player
Nagra IV-S ; Kudelski SA; (ID = 1360583) R-Player Nagra IV-S ; Kudelski SA; (ID = 1360584) R-Player
Nagra IV-S ; Kudelski SA; (ID = 1360585) R-Player Nagra IV-S ; Kudelski SA; (ID = 1360586) R-Player
Nagra IV-S ; Kudelski SA; (ID = 1360591) R-Player Nagra IV-S ; Kudelski SA; (ID = 1360596) R-Player
Nagra IV-S ; Kudelski SA; (ID = 1360597) R-Player Nagra IV-S ; Kudelski SA; (ID = 1360599) R-Player
Use red slider bar for more.
Nagra IV-S ; Kudelski SA; (ID = 1360581) R-Player
Kudelski SA;: Nagra IV-S [R-Player] ID = 1360581 800x600
Select picture or schematic to display from thumbnails on the right and click for download.
For model Nagra IV-S (4-S), Kudelski SA; Cheseaux-sur-Lausanne:

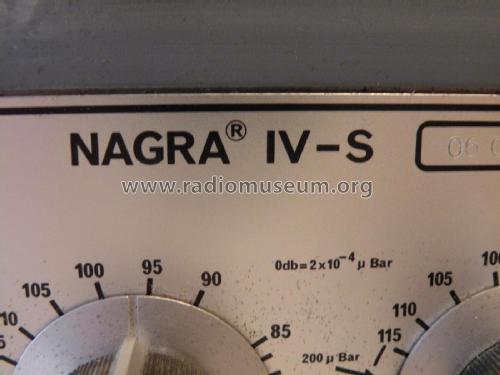

Nagra IV-S - Front Panel

Country:  Switzerland
Manufacturer / Brand:  Kudelski SA; Cheseaux-sur-Lausanne
Brand

Nagra
Year: 1971 Category: Sound/Video Recorder and/or Player
Semiconductors (the count is only for transistors) Semiconductors present.

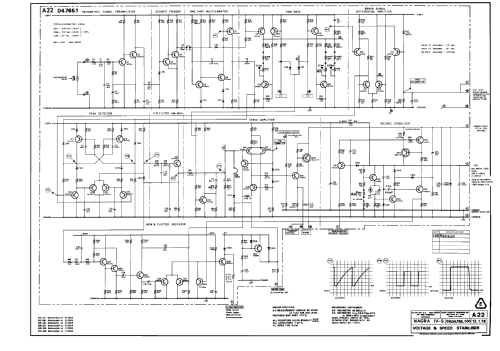

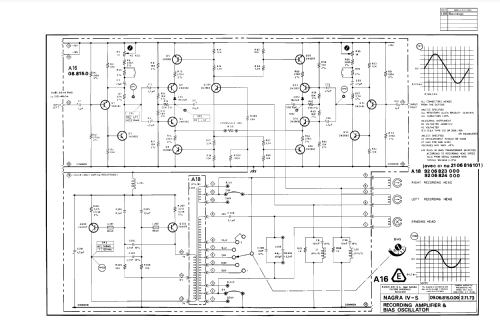

schematic requested
Main principle Audio-Amplification
Wave bands - without
Details Tape Recorder
Power type and voltage Batteries / addl. power jack / D: 12 x 1.5 or 12 x 1.2 / DC 10.5 - 30 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
Power out
from Radiomuseum.org Model: Nagra IV-S - Kudelski SA; Cheseaux-sur-
Material Metal case
Shape Portable set > 8 inch (usable without mains)
Dimensions (WHD) 345 x 150 x 250 mm / 13.6 x 5.9 x 9.8 inch
Notes

Kudelski Nagra IV-S;

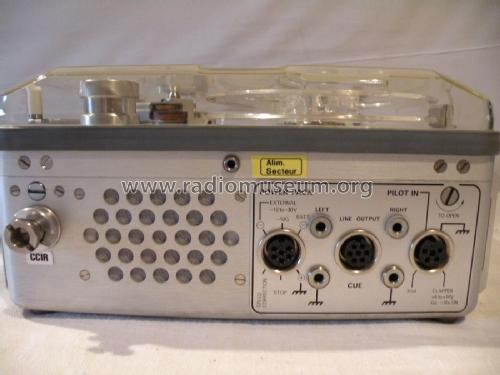

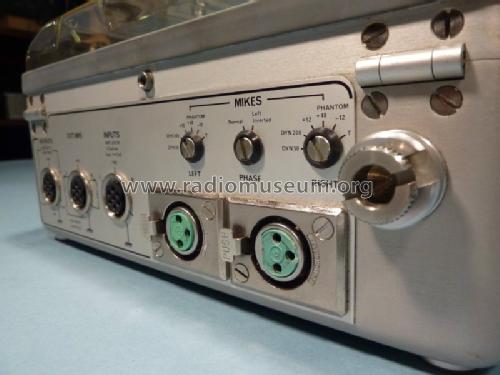

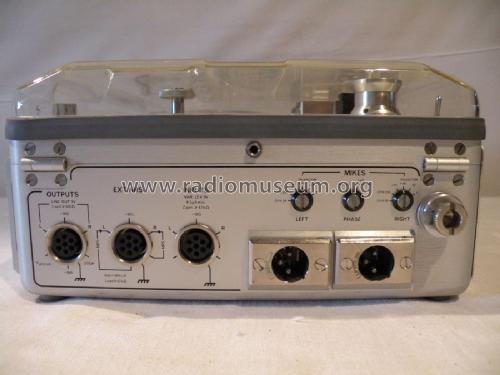

Professionelle tragbare Tonbandmaschine, der Konstruktion lagen militärische wie auch aeronautische Normen zugrunde, -S steht für Stereo, drei Geschwindigkeiten: 3.75 ips = 9.525 cm/s, 7.5 ips = 19.05 cm/s, 15 ips = 38.1 cm/s, Pilot Anzeige, Speed/Power Anzeige, großes Nagra-typisches multifunktionelles Meter/Batt. Anzeige (Modulometer) mit 2 Zeigern, für Mikrofone 2 XLR Eingänge (umschaltbar dyn. 50 und 200 Ohm, Tonader 12 V, Phantom 12 und 48 V), div. Tuchel 7 pin Schraubstecker Anschlüsse für Netzgerät, Line out etc, Bananensteckerbuchsen für Erde und Line out, Gerät mit CCIR Aufkleber als Indikator für die spezielle Entzerrerspezifikation bekannt, ebenso nach NAB zertifiziert geliefert, weiters wurden die Geräte vor Auslieferung von Kudelski auf das vom Kunden verwendete Bandmaterial eingemessen, Plexiglas Abdeckung,
bekanntes Zubehör: Netzgerät, NC (4 Ah) Accu Satz, Tragetasche, FM-Pilottoneinheit für filmtonsynchrone Aufnahmen.

Ab 1984 wurde die Nagra IV-S auch mit eingebautem 80 Bit SMPTE/EBU Time-Code Generator und -Reader als Nagra IV-S TC hergestellt.

Net weight (2.2 lb = 1 kg) 6 kg / 13 lb 3.5 oz (13.216 lb)
Price in first year of sale 8,297.00 DM
Collectors' prices
Mentioned in 1975 (D) HiFi-Stereophonie S 280ff
