Model: T-21 Trutest 4 Compact
Antique radios, Old Time Radios
T-21 Trutest 4 Compact
early, 110 volts
Country:
United States of America (USA)
Manufacturer/Brand:
Lafayette Radio & TV Corp; New York (NY)
Year: 1933 / 1934
Type:
Broadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.Radio or Tuner
Mod.-ID = 46030
previous
|
Result List
|
next
|
New search for Radios etc.

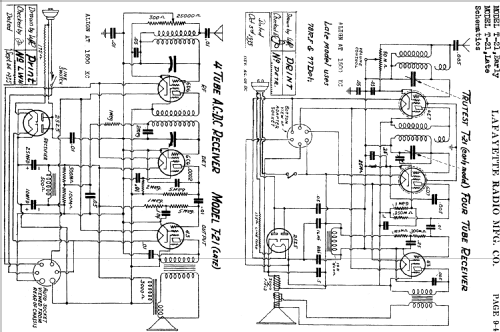

Schematics etc.: 1 (for
members)
Principle
TRF without manual regenerative (feed-back) control.
Geradeaus ohne bedienbare Rückkopplung - zumindest ohne Übersteuerungsmöglichkeit. Demodulation durch Audion. In der Schweiz waren z.B. Rückkoppler mit Übersteuerungsmöglichkeit generell verboten, damit Nachbarn keine Störungen befürchten müssen.TRF without reaction (non reg.dir.receiver); 2 AF-stage(s)
Tuned circuits
2 AM circuit(s);
Wave bands
MittelwellenempfängerBroadcast only (MW).
Power type and voltage
AC-DC set (all-mains) - sometimes plus voltage range:
/ = 2 different voltages
- = voltage from-to
* = «Special»
Attention: Chassis mostly connected to deadly high tension!
Apparareil à tous-courants. Tensions mentionnées.
Wechsel- und Gleichstrom:
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl
Vorgeschalteten Trenntrafo verwenden! Chassis oft unter Starkstrom stehend!AC/DC-set / 25-60 cycles AC and DC 110 Volt
Loudspeaker/pwr.out
Electro magnetic dynamic loudspeaker (moving-coil principle by Rice-Kellog) with field excitation coil - mostly used as choke.
Haut parleur dynamique avec bobine d`excitation - plus souvent aussi utilisé pour le self.
Elektrodynamischer Lautsprecher mit Erregerspule für das Magnetfeld (Fremderregung), meist gleichzeitig als Siebglied dienend.Electro Magnetic Dynamic LS (moving-coil with field excitation coil)
/ Ø 14 cm = 5.5 inch
from Radiomuseum.org
Model: T-21 Trutest 4 Compact early, 110 volts
Material
Wooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.Wooden case
Shape
Tablemodel, Mantle/Midget/Compact but not a Portable (Mains only).
Dimensions (WHD)
9.75 x 6.75 x 5 inch / 248 x 171 x 127 mm
Valves / Tubes
4:
6E7
(more
for members)
Notes
The Lafayette Trutest 4 tube compact T-21 is a 4-Tube AC/DC TRF for the broadcast band. Beautiful Walnut Burl cabinet with marquetry inlay. Attractive speaker grill and escutcheoned front. The set is listed at $ 32.00 but the Lafayette price is $ 12.75. There is also a "Suede Carrying Case" for $ 1.50. The same model can be ordered for 220 volts and there is an early and a new version with other tubes. See details for the models of this catalog.

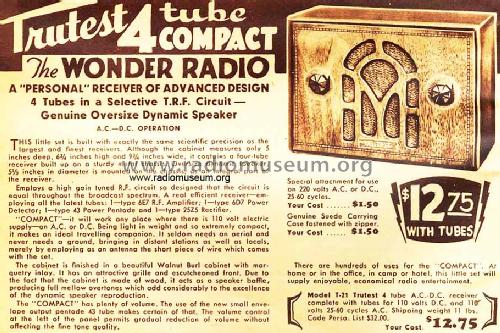

From Lafayette Radio Catalog no. 55, named 1934.
From Lafayette Radio Catalog no. 55, named 1934.
