Country:GermanyManufacturer/Brand:Lange GmbH, Johannes; Plauen i. Vogtland Year: 1932 – 1934 Type:Broadcast receiver (Radio). Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.Radio or TunerMod.-ID = 15738previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 0 (for
members)
PrincipleTRF without manual regenerative (feed-back) control. Geradeaus ohne bedienbare Rückkopplung - zumindest ohne Übersteuerungsmöglichkeit. Demodulation durch Audion. In der Schweiz waren z.B. Rückkoppler mit Übersteuerungsmöglichkeit generell verboten, damit Nachbarn keine Störungen befürchten müssen.TRF without reaction (non reg.dir.receiver); 3 RF-stage(s); 2 AF-stage(s) Tuned circuits
4 AM circuit(s);
Wave bandsBroadcast- and long-waves (AM, medium- and long-waves) PO et GO (petites ondes et grandes ondes). Langwellen- und Mittelwellen-Bereich. Auch wenn in diesen Bereichen eine Unterteilung vorkommt - bei älteren Geräten z.B. die Antenne umgesteckt werden sollte - geht dies hier nicht daraus hervor.Broadcast (MW) and Long Wave. Power type and voltageAC set plus voltage range. / = 2 different voltages - = voltage from-to * = «Special» Apparareil à courant alternatif. Tensions mentionnées. / = 2 Spannungswahlen - = von-bis * = Fabrikwahl/«Spezial» Trafo ist nicht immer mit Primär- undSekundärwicklungen versehen. Dadurch kann das Chassis ein gefährlichesPotential führen.Alternating Current supply (AC) / 115-220 Volt Loudspeaker/pwr.outElectro magnetic dynamic loudspeaker (moving-coil principle by Rice-Kellog) with field excitation coil - mostly used as choke. Haut parleur dynamique avec bobine d`excitation - plus souvent aussi utilisé pour le self. Elektrodynamischer Lautsprecher mit Erregerspule für das Magnetfeld (Fremderregung), meist gleichzeitig als Siebglied dienend.Electro Magnetic Dynamic LS (moving-coil with field excitation coil) from Radiomuseum.org
Model: Imperator L70 dyn. (L70aW dyn)
MaterialWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois. Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.Wooden case Shape
Tablemodel, high profile (upright - NOT Cathedral nor Tombstone).
Dimensions (WHD)
500 x 580 x 320 mm / 19.7 x 22.8 x 12.6 inch
Valves / Tubes
9:
RENS1214
(more
for members)
NotesLange L70 mit eingebautem Dynamischem Lautsprecher.
Entgegen dem Katalogtext nicht 7 sondern 9 Röhren. Technische Daten wie L70T. Die Röhrenbestückung ist falsch angegeben: es gibt keine REN1214!. Die drei HF-Stufen brauchen RENS1214. Gegentakt-Endstufe. Eine eigene REN904 liefert die Regelspannung für den Fadingausgleich.

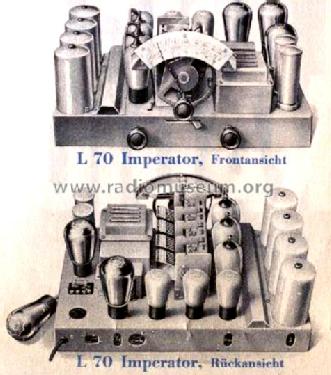

Bild ist von original Prospekt der Firma Lange Plauen
EE: Bild aus Katalog Prohaska 1932/33 auf Seite 34 als Abbildung A292. Perspektive zerdrückt?
Bild A292 aus Radiokatalog Prohaska 1932/33 auf Seite 34.
