Model: L63G (L 63 G)
Antique radios, Old Time Radios
L63G (L 63 G)
neu
Country:
Germany
Manufacturer/Brand:
Lange GmbH, Johannes; Plauen i. Vogtland
Year: 1932 / 1933
Type:
Broadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.Radio or Tuner
Mod.-ID = 15729
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 0 (for
members)
Principle
TRF (tuned radio frequency or straight receiver) with manual regenerative (feed-back) control.
Récepteur TSF à amplification directe avec réaction maneuvrable.
Geradeausempfänger mit bedienbarer Rückkopplung, die auch zum Selbstschwingen führen kann. Siehe «Radios von gestern» Seite 59.TRF with reaction (regenerative); 1 RF-stage(s); 2 AF-stage(s)
Tuned circuits
2 AM circuit(s);
Wave bands
Broadcast- and long-waves (AM, medium- and long-waves) PO et GO (petites ondes et grandes ondes).
Langwellen- und Mittelwellen-Bereich.
Auch wenn in diesen Bereichen eine Unterteilung vorkommt - bei älteren Geräten z.B. die Antenne umgesteckt werden sollte - geht dies hier nicht daraus hervor.Broadcast (MW) and Long Wave.
Power type and voltage
DC set.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Appareil à courant continu.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Gleichstromnetz-Gerät
Das Gleichstromnetz erfordert, dass der Stecker richtig gepolt sein muss, damit der Apparat spielt und keine Spannung auf dem Chasses gegen Erde auftritt!Direct Current supply (DC) / 110; 155; 220 Volt
Loudspeaker/pwr.out
This set has no built-in loudspeaker. It requires a separate loudspeaker or headset - or the set has no speaker output (not a radio).
Cet appareil n`a pas d`haut-parleur.
Das Gerät verfügt nicht über einen eingebauten Lautsprecher - entweder weil er nicht nötig ist (Gerät hat keine Tonwiedergabe) oder weil er separat zu stellen ist - bzw. das Gerät ist für Kopfhörerbetrieb.- For headphones or amp.
from Radiomuseum.org
Model: L63G (L 63 G) neu
Material
Wooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.Wooden case
Shape
Tablemodel, low profile (big size).
Dimensions (WHD)
445 x 270 x 195 mm / 17.5 x 10.6 x 7.7 inch
Valves / Tubes
4:
REN1814
(more
for members)
Notes
Prohaska 1932/33 Seite 32: L63G (G = Bezeichnung für die Gleichstromversion) ist ohne Lautsprecher. Prohaska zeigt als erste Röhre die nicht existierende RENS1814 statt REN1814, also Druckfehler. Der Röhrensatz kostete 58,50 Mark. Die Ausführungen "alt" haben eine kleine V-Skala, die Ausführungen "neu" eine breitere Rundskala. Die Geräte zeigen aber je die gleiche Bezeichnung - z.T. andere Röhrenbestückung.

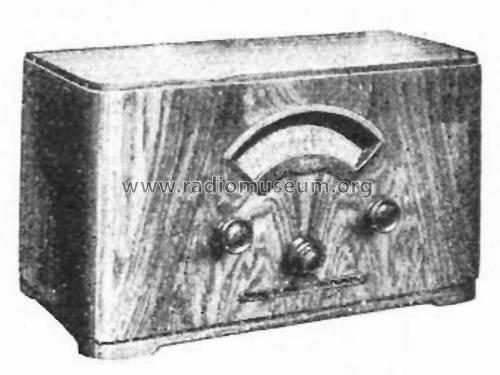

Bild A287 aus Katalog Prohaska 1932/33 Seite 32
