Model: HAM Oscilloscope LBO-310HAM (LBO310HAM)
Antique radios, Old Time Radios
HAM Oscilloscope LBO-310HAM (LBO310HAM)
Country:
Japan
Manufacturer/Brand:
Leader Electronics Corp.; Yokohama
Year: 1974 ??
Type:
Amateur Equipment (Other, but not Key)
Mod.-ID = 80582
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 0 (for
members)
Wave bands
n.a.When collecting this field of data I had no information on the wave bands - or this set is not a receiver. Quand je faisait la collection je ne savais rien de ces dates des gammes d`ondes - ou bien l`apparaeil n`est pas un récepteur.
Beim Erfassen dieses Feldes waren mir die Wellenbereiche nicht bekannt - oder der Apparat ist kein Empfänger.
Power type and voltage
Alternating Current supply (AC)AC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
www.radiomuseum.org
Model: HAM Oscilloscope LBO-310HAM (LBO310HAM)
Material
Metal caseMetal case.
Caisse en métal.
Gerät, dessen Gehäuse aus Metall gefertigt ist. Es kann sich um verschiedenartige Metalle und Oberflächenbearbeitungen handeln. Ist es hingegen nur ein Chassis, so erhält das Gerät eine andere Bezeichnung.
Shape
Tablemodel, with any shape - general.
Dimensions (WHD)
125 x 180 x 300 mm / 4.9 x 7.1 x 11.8 inch
Valves / Tubes
1:
Transistors
There are
transistors, but the number is unknown:
Notes

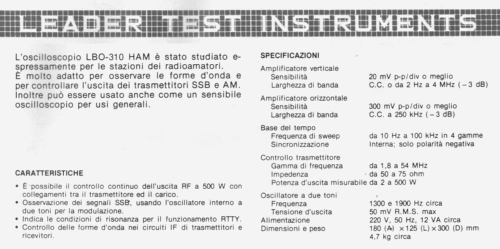

The LBO-310HAM oscilloscope is specially designed for amateur radio stations. It is most suited for observing the waveforms and for monitoring the output of SSB and AM transmitters. Vertical amplifier DC or 2 Hz to 4 MHz, horizontal amplifier DC to 250 kHz, time base 10 Hz to 100 kHz in 4 ranges.
Net weight
4.7 kg / 165.8 oz
Price in first year of sale
399
DM
Source of data
-- Original-ProspectProspektangaben des Herstellers aus der Zeit der Fabrikation.
This model was suggested by Hugo Sneyers.
No further information
on
HAM Oscilloscope LBO-310HAM (LBO310HAM) (Leader Electronics Corp.; Yokohama)
