Model: Avenir
Antique radios, Old Time Radios
Avenir
Country:
France
Manufacturer/Brand:
LMT (L.M.T.) - Le Matériel Téléphonique
Year: 1954
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 84992
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 0 (for
members)
Principle
Super-Heterodyne (Super in general); IF-Freq. 472 kHz; 2 AF-stage(s)Superhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.
Tuned circuits
6 AM circuit(s);
Wave bands
Broadcast, Long Wave, Short Wave plus FM.AM (long-, medium- and short waves) and FM (VHF). GO, PO, OC et MF (onde ultra-courte, bande FM).
LW, MW, KW und UKW
Wahrscheinlich sind keine Bänder unterteilt. Bei älteren europäischen Geräten ist der UKW-Bereich noch nicht bis auf 108 MHz erweitert (87,5 oder 88 bis 100 oder bis 104).
Power type and voltage
Alternating Current supply (AC) / 110; 127; 150; 220 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker/pwr.out
Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)Permanent magnet type moving coil speaker (principle by Rice-Kellog, without field excitation coil).
Haut-parleur avec système dynamique à aimant permanent (sans bobine d`excitation).
Permanentdynamischer Lautsprecher, also (modernes) Tauchspulenprinzip mit Selbsterregung bzw. Permanentmagnet statt Magnetspule. Siehe «Radios von gestern» Seiten 329ff.
/ 4 W
www.radiomuseum.org
Model: Avenir
Material
Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.
Shape
Tablemodel, low profile (big size).
Dimensions (WHD)
550 x 365 x 250 mm / 21.7 x 14.4 x 9.8 inch
Valves / Tubes
7:
ECC81Doppel-Triode, europäische Ausführung der 12AT7, speziell für VHF (UKW) entwickelt, auch für NF gut geeignet; hohe Verstärkung, niederer Innenwiderstand. Dennoch in Europa eher unbedeutend: Vorgänger für UKW waren hauptsächlich die Pentoden EF42 und EF80 (UF42, UF80). Nachfolger waren die Doppel-Trioden ECC85, PCC85 und UCC85 mit spezieller Abschirmung zwischen den beiden Systemen. [Jacob Roschy, 21.Dec.02]
(more
for members)
Notes
Même boitier et schéma que Schaub-Lorenz Oceanic 55, sauf EM34 au lieu de EM85.
French version of a Schaub-Lorenz model, both companies owned by ITT
Net weight
8.5 kg / 299.8 oz
This model was suggested by Jean Beseme.
More pictures
Further information on
Avenir (LMT (L.M.T.) - Le Matériel Téléphonique)

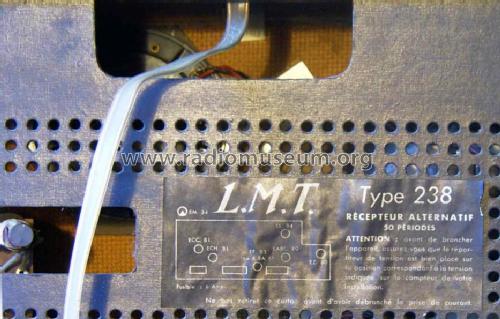

Das Radio LMT Type-238 scheint baugleich zu sein mit dem Type LMT Avenir. Die Schaltung entspricht ebenfalls dem Gerät Schaub Oceanic 55. Abweichend zum Oceanic sind: Anschluß der MW-Außenantenne und C-Abgleich des KW-Oszillatorkreises.
