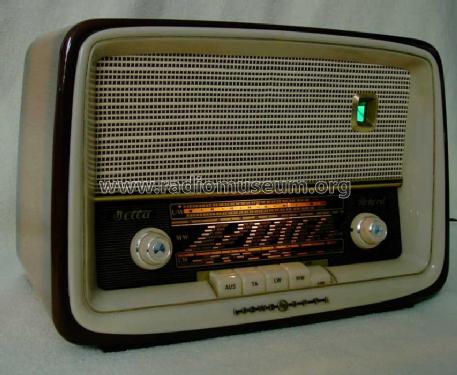

Bella-Rekord 4710W

Loewe-(Opta); Deutschland

Data
Forum
Pictures
Collections

  • Year
  • 1959/1960
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 22114
    • alternative name: Löwe Radio

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 6
  • Main principle
  • Superheterodyne (common); ZF/IF 460/10700 kHz; 2 AF stage(s)
  • Tuned circuits
  • 6 AM circuit(s)     10 FM circuit(s)
  • Wave bands
  • Broadcast, Long Wave and FM or UHF.
  • Power type and voltage
  • Alternating Current supply (AC) / 110, 127, 150, 220 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
  • Power out
  • 2.5 W (unknown quality)
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: Bella-Rekord 4710W - Loewe-Opta; Deutschland
  • Shape
  • Tablemodel with Push Buttons.
  • Dimensions (WHD)
  • 375 x 260 x 215 mm / 14.8 x 10.2 x 8.5 inch
  • Net weight (2.2 lb = 1 kg)
  • 6 kg / 13 lb 3.5 oz (13.216 lb)
  • Price in first year of sale
  • 229.00 DM
  • External source of data
  • Erb

 Collections | Museums | Literature

Collections

The model Bella-Rekord is part of the collections of the following members.

 Forum

Forum contributions about this model: Loewe-Opta;: Bella-Rekord 4710W

Threads: 1 | Posts: 1

Dem Gerät fehlt die Rückwand. Es hat Schrammen und Absplitterungen. Die Sicherung ist weg. Dafür kommen unten zwei lose Drähte aus dem Inneren.

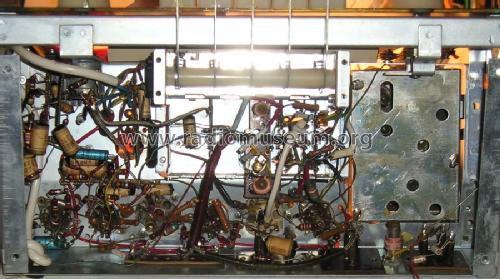

Internet-Forschungen ergeben: bei diesem Modell ist der Netzschalter anfällig. Bei meinem Gerät fehlt er ganz. Der Vorbesitzer hat dafür die beiden Drähte eingebaut: sie sind der Netzschalter. Beim Ein- und Ausbau des Chassis sind dazu noch die Anschlüsse zu den Ferrit-Spulen abgerissen worden, dadurch auch kein Empfang auf MW und LW.



Ist so ein Gerät noch zu retten? – Der Empfang auf UKW ist gut. Nach dem Verbinden der gerissenen Spulen-Anschlüsse kommen auch LW und MW.



Als Ersatz für den Netzschalter wird ein Mikro-Schalter eingebaut. Das Verbinden seiner Schaltfahne mit dem Mechanismus des Tasten-Aggregats ist die Hauptaufgabe.



Jetzt läuft die Bella Rekord wieder – auf allen Bereichen! – und man kann sie regulär über die Tasten ein- und ausschalten.

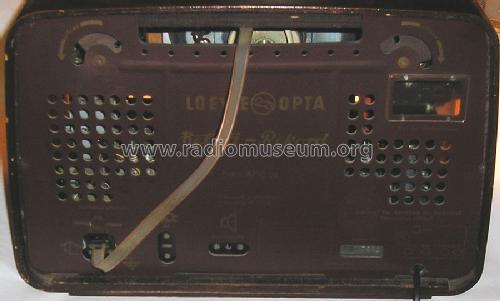

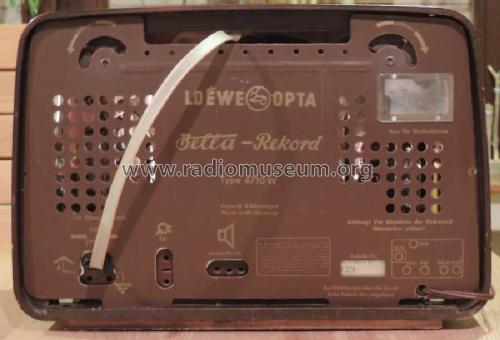

Wer hat nun aber eine Rückwand für mich?

Bruce Cohen, 09.May.17
