Botschafter-Stereo 82285


Country: Germany Manufacturer/Brand: Loewe-(Opta); Deutschland
Year: 1966 – 1969 Type: Radio or TunerBroadcast receiver (Radio).

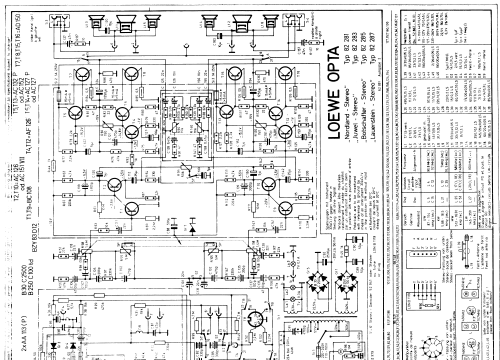

Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs. Mod.-ID = 26575 previous | Result List | next | New search for Radios etc. Schematics etc.: 4 (for members) Principle Super-Heterodyne (Super in general)Superhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.
Tuned circuits 8 AM circuit(s); 12 FM-circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM.AM (long-, medium- and short waves) and FM (VHF). GO, PO, OC et MF (onde ultra-courte, bande FM).
LW, MW, KW und UKW
Wahrscheinlich sind keine Bänder unterteilt. Bei älteren europäischen Geräten ist der UKW-Bereich noch nicht bis auf 108 MHz erweitert (87,5 oder 88 bis 100 oder bis 104).
Specialities Changer (Record changer)Plattenwechsler als Chassis, Einbaugerät, sep. Gerät oder zusammen mit Empfänger/Verstärker.
Power type and voltage Alternating Current supply (AC) / 110; 127; 220; 240 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker/pwr.out 6 Loudspeakers6 built-in loudspeakers of any principle.
6 haut-parleurs.
6 Lautsprecher, meist permanentdynamisch. Mischformen sind möglich - z.B. für Hochtöner. Diese Daten finden Sie eventuell in den Bemerkungen zum Gerät.
www.radiomuseum.org Model: Botschafter-Stereo 82285   Material Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.
Shape Console with Push Button Tuning.
Dimensions (WHD) 1600 x 825 x 450 mm / 63 x 32.5 x 17.7 inch
Valves / Tubes 5: ECC85     (more for members)
Transistors 17
Notes Transistoren: 2× BC108, 2× AC151r, 2× AF126, 2× AC127, 2× AC132, 4× AD130, 3× BC107; Dioden: 2× AA113, OA91, BA102, BZY83, 8× AA118.
Rundfunk-Chassis = 62881, Stereo-Decoder eingebaut, Stereo-NF-Verstärker mit 2 Endstufen je 10 W;
Phono-Chassis = Dual 1011.
Net weight 70 kg / 2469.1 oz
External source of data erb
Source of data Handbuch VDRG 1966Das Gerät ist zu finden im Handbuch des Rundfunk- und Fernsehgrosshandels VDRG von 1966.
