Model: Opta 838GW (838 GW)
Antique radios, Old Time Radios
Opta 838GW (838 GW)
rund links
Country:
Germany
Manufacturer/Brand:
Loewe-(Opta); Deutschland
Year: 1937 / 1938
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 2636
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 15 (for
members)
Principle
Superhet with RF-stage; IF-Freq. 486 kHzSuperhet with a preamplification stage.
Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne avec préamplification de HF.
Superhet mit HF-Vorstufe.
Tuned circuits
8 AM circuit(s);
Wave bands
Broadcast, Long Wave and Short Wave.LW, MW/BC and SW (long-, medium- and short waves).
GO, PO et OC (grandes ondes, petites ondes et ondes courtes).
LW, MW, KW.
Wahrscheinlich sind keine Bänder unterteilt, was aus den Unterlagen nicht ersichtlich war.
Standard-KW-Bereich ist 16 bis 49 m. Manche Rundfunkempfänger beginnen bei 13, andere bei 19 m. Äusserst selten geht der Bereich über 49 m hinaus ins Tropenband.
Power type and voltage
AC/DC-set / 110-240 VoltAC-DC set (all-mains) - sometimes plus voltage range:
/ = 2 different voltages
- = voltage from-to
* = «Special»
Attention: Chassis mostly connected to deadly high tension!
Apparareil à tous-courants. Tensions mentionnées.
Wechsel- und Gleichstrom:
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl
Vorgeschalteten Trenntrafo verwenden! Chassis oft unter Starkstrom stehend!
Loudspeaker/pwr.out
Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)Permanent magnet type moving coil speaker (principle by Rice-Kellog, without field excitation coil).
Haut-parleur avec système dynamique à aimant permanent (sans bobine d`excitation).
Permanentdynamischer Lautsprecher, also (modernes) Tauchspulenprinzip mit Selbsterregung bzw. Permanentmagnet statt Magnetspule. Siehe «Radios von gestern» Seiten 329ff.
www.radiomuseum.org
Model: Opta 838GW (838 GW) rund links
Material
Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.
Shape
Tablemodel, low profile (big size).
Dimensions (WHD)
705 x 340 x 260 mm / 27.8 x 13.4 x 10.2 inch
Valves / Tubes
9:
13H2
(more
for members)
Notes
Loewe-Opta hat das Modell 838GW mit zwei verschiedenen Gehäuseformen gefertigt, wenn man nach den Bildern der WDRG-Katloge für 1937 und 1938 bestimmt. Im Katalog 1937 gibt es den 838W (Seite 23) und den 838GW (Seite 56) mit der Form, die das Aussehen des "Schlittschuh" wieder aufnimmt, diesmal aber mit der Rundung links des Gehäuses selbst statt nur mit den Metall-Zierleisten. Im Katalog 1938 (Seite 108) ist dann eine "normale rechtieckige Form" zu sehen, doch die Bezeichnung bleibt genau gleich. Der Loewe-Opta 838 hat AFC und Glimmanzeige. Die Originalbestückung ist beim 838GW auch durch normale C-Röhren ersetzbar. Klicken Sie einfach auf die Röhren, wenn Sie die "Normaltypen" kennen wollen. Die U920 haben wir in der Röhrenliste nicht aufgeführt, weil die meisten Leser diese bei der Originalbestückung nicht von den eigentlichen Röhren unterscheiden können. Siehe auch die Form "Schlittschuh" des 537 von 1936.
Net weight
16.8 kg / 592.6 oz
Price in first year of sale
379
RM
Collectors prices
1 Collector price
(for members)
Source of data
Handbuch WDRG 1937
/ Radiokatalog Band 1, Ernst Erb
Circuit diagram reference
Lange+Schenk+FS-RöhrenbestückungDie Schaltung ist in den 11 Bänden von Lange-Nowisch und bei Schenk-Regelien aufgeführt. Die Röhrenbestückung führt zudem das Heft A4 Funkschau-Bestückungstabellen für Rundfunkempfänger. Doch die Bestückungstabelle gibt meist neuere Ersatzröhren bekannt und ist mit vielen Fehlern behaftet. Schenk-Regelien bedeutet 30 Broschüren Format A4, die auch als Nachdruck erhältlich sind. Viele Ihrer Kollegen besitzen diese Hefte, die auch noch öfters auf Radioflohmärkten zu kaufen sind.
Picture reference

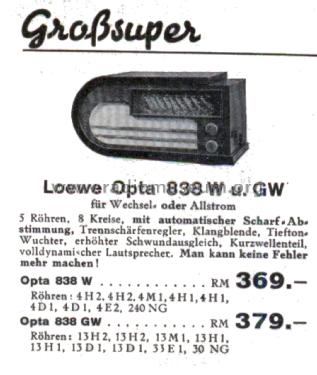

Das Modell ist im «Radiokatalog» (Erb) abgebildet.
Further information on
Opta 838GW (838 GW) rund links (Loewe-(Opta); Deutschland)

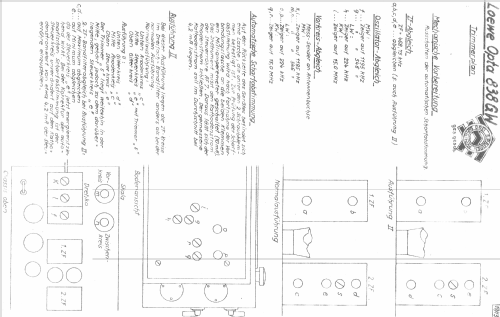

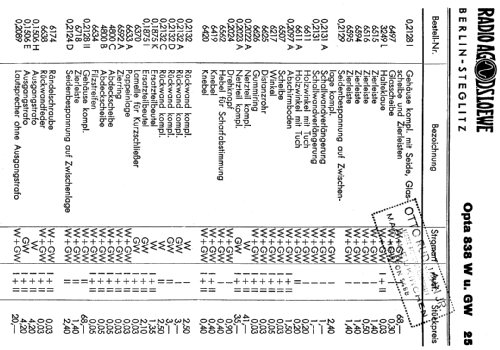

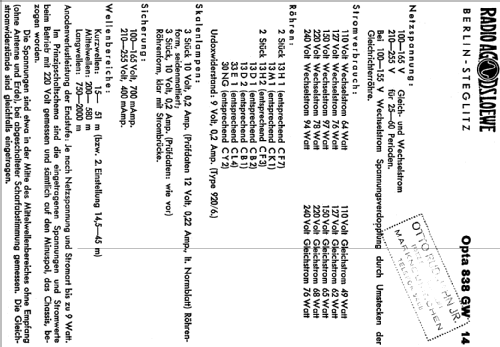

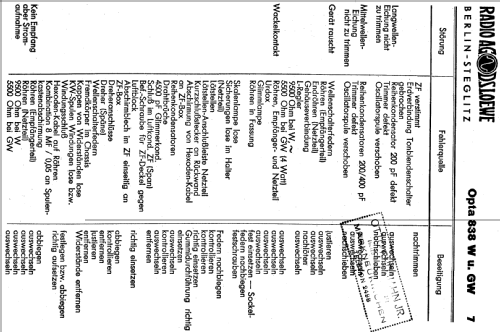

Hochgeladen wurde ein originales Service-Manual für die Modelle 838W und 838GW (File-Datum: 23.07.07). Anhand der File-Bezeichnung ist eine eindeutige Modellzuordnung möglich. Um Serverplatz zu sparen, wurden diejenigen Seiten, die für beide Modelle gemeinsam gelten, gleichmäßig auf beide Modelle verteilt, aber nicht doppelt gebracht. Bitte schauen Sie also auch beim W-Modell nach, um einen vollständigen Unterlagensatz zu bekommen!
Das Gerät gibt es in zwei Ausführungen, die sich hinsichtlich ZF-Filteranordnung und Gehäusedesign unterscheiden. Siehe entsprechende Angaben im Service-Manual.
