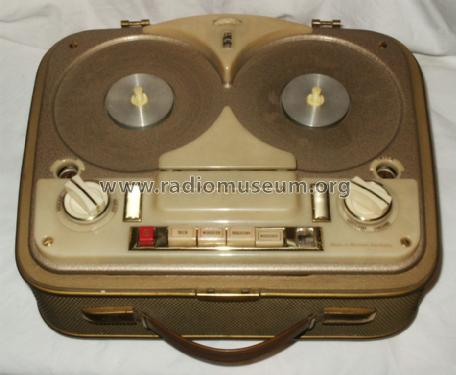

Optacord 400

Country: Germany Manufacturer/Brand: Loewe-(Opta); Deutschland
Year: 1958 – 1960 Type: Recorder and/or PlayerMusic/speech recorder and/or -player.
Tonspeichergerät im weiteren Sinn, also auch Kassettengerät, CD-Player, Tonbandmaschine, Video-Maschine etc. möglich. Mod.-ID = 91952 previous | Result List | next | New search for Radios etc. Schematics etc.: 2 (for members) Principle Audio-Amplification; 4 AF-stage(s)AF (audio) amplification only, one, two or three stages etc.
Niederfrequenzverstärkung.
Meist als «Nachsatz» zu einem Empfänger verwendet, um das Tonsignal zu verstärken - z.B. für Lautsprecherwiedergabe statt Kopfhörer.
Specialities Tape RecorderTonbandgerät oder Apparat mit Tonbandgerät.
Power type and voltage Alternating Current supply (AC) / 110-220 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker/pwr.out Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)Permanent magnet type moving coil speaker (principle by Rice-Kellog, without field excitation coil).
Haut-parleur avec système dynamique à aimant permanent (sans bobine d`excitation).
Permanentdynamischer Lautsprecher, also (modernes) Tauchspulenprinzip mit Selbsterregung bzw. Permanentmagnet statt Magnetspule. Siehe «Radios von gestern» Seiten 329ff. / 3 W
www.radiomuseum.org Model: Optacord 400 Material Leather / canvas / plastic - over other material
Shape Portable, e.g. Portable Radio (with or without mains > 8 inch).
Dimensions (WHD) 340 x 160 x 270 mm / 13.4 x 6.3 x 10.6 inch
Valves / Tubes 5: EF86Lineare (ungeregelte) NF-Pentode. Meistens in Verstärkern eingesetzt. Ausnahme für Radios: (z.B.) Saba Meersburg Automatik 7 und Freiburg automatik 7 von 1956. (more for members)
Notes Zweispur; 9,5 cm/s. Spulen-Ø 15 cm.
Net weight 8.5 kg / 299.8 oz
Price in first year of sale 429 DM
Source of data HdB d.Rdf-& Ferns-GrH 1958/59Das Gerät ist gelistet im Handbuch des Rundfunk-& Fernseh-Grosshandels von 1958/59 durch VDRG, Verlag für Radio-Foto-Kino.
Literature/Schematics -- Original-techn. papers.Die Daten stammen aus technischen Unterlagen des Herstellers - aus der Zeit der Herstellung.

This model was suggested by Marc Gianella.

Handbuch des Rundfunk und Fernsehgrosshandels 1959
