Model: Optacord 408

Antique radios, Old Time Radios

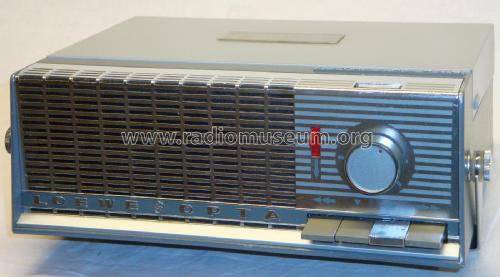

Optacord 408

Country: Germany Manufacturer/Brand: Loewe-(Opta); Deutschland
Year: 1964 – 1967 Type: Recorder and/or PlayerMusic/speech recorder and/or -player.
Tonspeichergerät im weiteren Sinn, also auch Kassettengerät, CD-Player, Tonbandmaschine, Video-Maschine etc. möglich. Mod.-ID = 25970 previous | Result List | next | New search for Radios etc. Schematics etc.: 6 (for members) Principle Audio-AmplificationAF (audio) amplification only, one, two or three stages etc.
Niederfrequenzverstärkung.
Meist als «Nachsatz» zu einem Empfänger verwendet, um das Tonsignal zu verstärken - z.B. für Lautsprecherwiedergabe statt Kopfhörer.
Specialities Tape RecorderTonbandgerät oder Apparat mit Tonbandgerät.
Power type and voltage Line AND Batteries (any type) / 110; 220 / 4 × 1,5 VoltLine supply as well as battery supply possible.
Alimentation secteur et alimentation de batterie possible.
Netz- und Batteriespeisung möglich.
Das Gerät - meist ein Reiseapparat - lässt sich aus dem Netz oder aus Batterien speisen, wobei es sich um Akkus oder Batterien handeln kann. Grosse Reiseempfänger ab Mitte 50er Jahre können einen im Gerät aufladbaren NiCd-Akku enthalten, der nun auslaufen kann
Loudspeaker/pwr.out Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - ellipticalPermanent magnetic dynamic loudspeaker (moving-coil) in elliptical form - without field excitation coil. Haut parleur elliptique avec système dynamique (sans bobine d`excitation).
Permanent-dynamischer Ovallautsprecher (elliptisch, ohne Erregerspule für das Magnetfeld). / 0.8 W
www.radiomuseum.org Model: Optacord 408 Material Metal caseMetal case.
Caisse en métal.
Gerät, dessen Gehäuse aus Metall gefertigt ist. Es kann sich um verschiedenartige Metalle und Oberflächenbearbeitungen handeln. Ist es hingegen nur ein Chassis, so erhält das Gerät eine andere Bezeichnung.
Shape Portable, e.g. Portable Radio (with or without mains > 8 inch).
Dimensions (WHD) 240 x 190 x 85 mm / 9.4 x 7.5 x 3.3 inch
Transistors 10: AC151Material/Aufbau/Pol.: Germanium Flächen PNP;
Form/Case: TO-18;
Daten/electr.data: I F: 2 mA; U F: 1 V; Isp: 6 µA; ß (beta): 30-150*; N: 75 mW; Imax(Ic): 50 mA; Umax(Uce): -32 V; f g(FT): 1.5 MHz; tmax: 75 °C.
Varianten: AC151r (rauscharm), *) beta-selektiert: AC151r IV=30-60, ~V=50-100, ~VI=75-150,
AC151 *) beta-selektiert: AC151 IV=30-60, ~V=50-100, ~VI=75-150, ~VII=125-250;
-
Notes (Halbleiterliste: nur einmal pro Typ)
Transistoren: 5× AC151, 4× AC153, TF78.
Zweispur; Bandgeschwindigkeit 9,5 cm/s; Spulen-Ø 11 cm.
Net weight 3.1 kg / 109.3 oz
Collectors prices 1 Collector price (for members)
External source of data Erb
Source of data Handbuch VDRG 1964Das Gerät ist zu finden im Handbuch des Rundfunk- und Fernsehgrosshandels VDRG von 1964.

More pictures
Further information on

Optacord 408 (Loewe-(Opta); Deutschland)

loewe-opta: 408; Optacord (26.08.2006) Michael SchottHits: 165 Replies: 0 Hallo, liebe Sammlerkollegen, ich habe auf das Model weitere Bilder hochgeladen. Auf einem sieht man das Schwungrad, und den von mir neu aufgebrachten "Gummi"; es handelt sich dabei um eine Art Silikon. Ursprünglich war das eine "Anti-Rutsch-Matte" aus dem Sanitärhandel. Ich habe bereits bei weiteren Geräten so den alten, ausgehärteten Gummi ersetzt, durchweg mit Erfolg! Wer hierzu Fragen hat, der möge bitte hier posten, oder mich direkt anmailen. Gern können mir auch die betreffenden Geräte zur Neubelegung geschickt werden. Ich muß zwar "frei Hand" arbeiten, weil z. B. eine kleine Drehband fehlt, aber es klappt trotzdem tadellos. Auf Wunsch stelle ich auch gern mal einen Thread ins Forum, in dem ich den Vorgang genauer erkläre, und ggfs. mit Bildern zur Veranschaulichung ergänze. Mit freundlichen Grüßen! Michael Schott loewe-opta: 408; Optacord Dokumentation/Documents (25.02.2006) Marc GianellaHits: 233 Replies: 0 Auf Wunsch können die Dokumente auch in englischer oder französischer Sprache geliefert werden. Sur demande ces documents sont aussi disponible en français. If desired, these documents are available in english, too.
