UKW-Empfänger 1SP9 (1 SP 9)

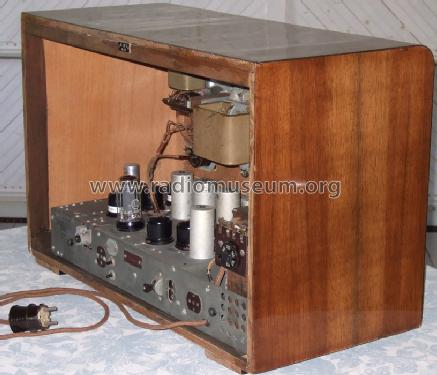

Image ID = 352734 for Lorenz; Berlin,  UKW-Empfänger 1SP9 Image ID = 352735 for Lorenz; Berlin,  UKW-Empfänger 1SP9
Image ID = 352736 for Lorenz; Berlin,  UKW-Empfänger 1SP9 Image ID = 352738 for Lorenz; Berlin,  UKW-Empfänger 1SP9
Image ID = 352739 for Lorenz; Berlin,  UKW-Empfänger 1SP9 Image ID = 352740 for Lorenz; Berlin,  UKW-Empfänger 1SP9
Image ID = 352743 for Lorenz; Berlin,  UKW-Empfänger 1SP9 Image ID = 352744 for Lorenz; Berlin,  UKW-Empfänger 1SP9
Image ID = 352745 for Lorenz; Berlin,  UKW-Empfänger 1SP9 Image ID = 352746 for Lorenz; Berlin,  UKW-Empfänger 1SP9
Image ID = 352747 for Lorenz; Berlin,  UKW-Empfänger 1SP9 Image ID = 352748 for Lorenz; Berlin,  UKW-Empfänger 1SP9
Image ID = 352734 for Lorenz; Berlin,  UKW-Empfänger 1SP9
Lorenz; Berlin, : UKW-Empfänger 1SP9 [Radio] ID = 352734 933x677
Drehknöpfe nicht original.

Country: Germany Manufacturer/Brand: Lorenz; Berlin, Zuffenhausen u.a.
Year: 1949 Type: Radio or Tuner
Valves / Tubes 11: EF12spez. EF14 EF12spez. EF14 EF14 EF14 EF12 EB11 EF12 EL12 EZ4
schematic requested
Principle Superhet with RF-stage; IF-Freq. 10700 kHz; 2 AF-stage(s)
Tuned circuits    12 FM-circuit(s)
Wave bands FM Radio only
Power type and voltage Alternating Current supply (AC) / 110; 125; 155; 220; 240 Volt
Loudspeaker/pwr.out 2 Loudspeakers
from Radiomuseum.org Model: UKW-Empfänger 1SP9
Material Wooden case
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 610 x 405 x 295 mm / 24 x 15.9 x 11.6 inch
Notes Empfangsbereich 87...100MHz. Dreifach-Abstimmung mit Lecherleitungskreisen.
Mittenanzeige mit Drehspulinstrument. Betriebsart Demodulator von FM auf AM umschaltbar.
Verwendung als Kontroll/Abhörempfänger.

This model was suggested by Bernhard Nagel.

All listed radios etc. from Lorenz; Berlin, Zuffenhausen u.a.
Here you find 474 models, 326 with images and 258 with schematics.




Forum contributions about this model
Lorenz; Berlin, : UKW-Empfänger 1SP9
Threads: 1 | Posts: 1
Hits: 351     Replies: 0
Lorenz 1SP9; UKW-Empfänger der ersten Stunde
Bernhard Nagel
10.Aug.07
  1
Erst kürzlich habe ich von der Existenz dieses Modells LORENZ 1SP9 erfahren, ein Empfänger aus der Frühzeit des (deutschen) UKW-Rundfunks. Die Konstruktion genügte durchaus professionellen Ansprüchen, es wurde mit den damaligen Mitteln und verfügbaren Bauteilen in Kleinserie ein UKW-Spezialempfänger realisiert. In dieser Ausführung mag der Empfänger anfangs konkurrenzlos gewesen sein, der Telefunken 9H99 wurde erst Anfang 1950 vorgestellt.
 Meinem Wunsch nach einer Dokumentation des Gerätes für das RM wurde seitens des Eigentümers gern zugestimmt.

Eine kurze Analyse der Funktion und des Aufbaus:
Die HF-Vorstufe arbeitet in Kathodenbasisschaltung unter Verwendung einer EF12spez., bei dieser Röhre ist der Stahlkolben (Abschirmung) aus HF-technischen Gründen an einen getrennten Sockelstift gelegt. Der Eingangskreis wird wie der Anodenkreis und der Oszillator unter Verwendung eines 3-fach-Lecherleitungskreises abgestimmt. Der getrennte Oszillator arbeitet ebenfalls mit einer EF12spez., er schwingt 10,7MHz unterhalb des Empfangsbereiches. Die Mischstufe enthält die Röhre EF14, die vom Zwischenkreis kommende Empfangsfrequenz wird an das Steuergitter geführt. Die Oszillatorschwingung wird an der Kathode eingekoppelt.

Es folgt ein 3-stufiger Bandfilter-gekoppelter ZF-Verstärker mit 3x EF14, über einem Einzelkreis angekoppelt folgt eine Begrenzerstufe (Röhre EF12) und der Phasendiskriminator (FM-Demodulator, Modulationswandler) mit der Röhre EB11. Die (besser) geeignete EAA11 stand zur Konstuktionszeit des Apparates noch nicht zur Verfügung. Der Demodulator lässt sich an der Rückseite auf die Betriebsart FM oder AM schalten. Zur genauen Abstimmung auf Sendermitte ist ein Drehspulinstrument mit Mittenanzeige in der Schallwand eingebaut.

Der NF-Verstärker ist 2-stufig mit einer EF12 und einer EL12 aufgebaut, die Endstufe arbeitet auf eine Isophon Hoch-Tieftonkombination. Die Frequenzaufteilung zwischen den Lautsprechern wird durch getrennte Ausgangsübertrager realisiert, wobei der HT-Übertrager über einen Kondensator an die Anode der EL12 geschaltet ist (Frequenzweiche). Zur akustischen Anpassung an die Gegebenheiten des Abhörraumes können die tiefen wie hohen Tonfrequenzanteile jeweils 5dB gegenüber den Mittellagen angehoben werden.

Einsatz eines solch technisch anspruchsvollen Gerätes aus der UKW-Gründungszeit dürften die Rundfunkanstalten (Funkhaus) oder auch Senderstandorte gewesen sein, leider ergaben meine Recherchen hierzu keine konkreten Hinweise. Selbst im 1955 veröffentlichten Buch "75 Jahre Lorenz" ist der Empfänger nicht erwähnt... Die Zeitschriften Funktechnik sowie Funkschau der Jahrgänge 1949 und 1950 waren ebenfalls unergiebig.

Wer kann weitere Einzelheiten zu diesem Empfänger nennen, hat evtl. Schaltung oder Beschreibung in seinem Archiv?
Was verbirgt sich hinter der Bezeichnung "1SP9"? In meiner Sammlung befindet sich ein Lorenz Fernsehgerät mit der Bezeichnung 1SP83LSt , das lässt einen gemeinsamen Bezeichnungsschlüssel vermuten.

Grüße,
Bernhard Nagel
