• Year
  • 1953/1954
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 3199
    • Brand: SEL

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 6
  • Main principle
  • Superheterodyne (common); ZF/IF 472/10700 kHz
  • Tuned circuits
  • 6 AM circuit(s)     8 FM circuit(s)
  • Wave bands
  • Broadcast, Long Wave and FM or UHF.
  • Power type and voltage
  • Alternating Current supply (AC) / 110; 127; 150; 220 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 13 cm = 5.1 inch
  • Material
  • Bakelite case
  • from Radiomuseum.org
  • Model: C2 3069 - Lorenz; Berlin, Zuffenhausen u
  • Shape
  • Tablemodel, low profile (big size).
  • Dimensions (WHD)
  • 365 x 175 x 165 mm / 14.4 x 6.9 x 6.5 inch
  • Notes
  • ACHTUNG: Chassis führt Netzspannung! Trenntransformator verwenden!
    Lorenz C2 wurde in 4 verschiedenen Farben gefertigt. Ratiodetektor für UKW.
  • Net weight (2.2 lb = 1 kg)
  • 4.5 kg / 9 lb 14.6 oz (9.912 lb)
  • Price in first year of sale
  • 204.00 DM
  • Picture reference
  • Das Modell ist im «Radiokatalog» (Erb) abgebildet, das Copyright liegt beim Deutschen Rundfunk Museum (DRM), Berlin und beim Archiv-Verlag (AV). Sie finden eine grössere Abbildung und Schaltbild etc. bei der Loseblatt-Sammlung von DRM/AV.

 Collections | Museums | Literature

 Forum

Forum contributions about this model: Lorenz; Berlin,: C2 3069

Threads: 1 | Posts: 3

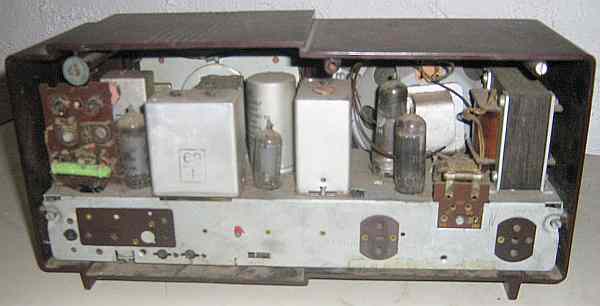

Nach längerer Suche binn ich zu keinem ergebnis gekommen.

- Dunkelrotes Bakelit

- Röhren EC92,ECH81,EF93EZ80,EL41

- Rückwand und Knöpfe fehlen



Für erfolgreiche Aufklärung wäre ich dankbar

mfG

K.H.Fischer

Attachments

Karlheinz Fischer, 30.Oct.11

Weitere Posts (3) zu diesem Thema.
