Model: Weltspiegel 1 ERSW628 (ERSW 628)



Old radios, englishAlte Radios, deutschRadios antiguas, españolMusée de radio, francaisRadio antiche, italiano Antique radios, Old Time Radios

Please click your language flag. Bitte Sprachflagge klicken.

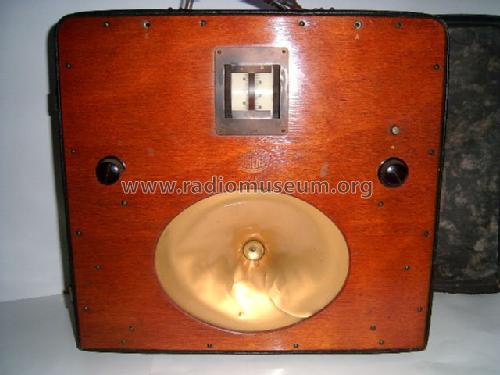

Weltspiegel 1 ERSW628 (ERSW 628)
Country: Germany Manufacturer/Brand: Lorenz; Berlin, Zuffenhausen u.a.
Year: 1928 / 1929 Type: Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs. Mod.-ID = 2935 previous | Result List | next | New search for Radios etc. Schematics etc.: 1 (for members) Principle Super-Heterodyne (Super in general)Superhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.
Tuned circuits 4 AM circuit(s);
Wave bands Broadcast (MW) and Long Wave.Broadcast- and long-waves (AM, medium- and long-waves) PO et GO (petites ondes et grandes ondes).
Langwellen- und Mittelwellen-Bereich.
Auch wenn in diesen Bereichen eine Unterteilung vorkommt - bei älteren Geräten z.B. die Antenne umgesteckt werden sollte - geht dies hier nicht daraus hervor.
Power type and voltage Batteries (storage and/or dry) / 60+4 VoltBattery supply. Alimentation de batterie
Batteriespeisung
Das Gerät erhält seine Betriebsspannungen von Akkumulatoren (Sekundärzellen) und/oder Batterien (Primärzellen).
Solche Geräte wurden auch mit sogenannten Netzanoden gespiesen, die zumindest die Anodenspannung lieferten, in manchen Fällen auch Gittervorspannungen und teilweise auch Heizspannungen.
Loudspeaker/pwr.out Magnetic LoudspeakerMagnetic speaker (with horseshoe magnet). Haut-parleur magnétique (avec aimant en fer à cheval).
Siehe «Radios von gestern» Seite 61 und 329ff.Magnetisches System, mit einem Hufeisenmagneten ausgerüstet. Es ist aber nicht bekannt, ob mit oder ohne Einstellmöglichkeit und ob das verbesserte Vierpolsystem oder (ab 1932) sogar ein Freischwinger zur Anwendung kam.
www.radiomuseum.org Model: Weltspiegel 1 ERSW628 (ERSW 628) Shape Portable, e.g. Portable Radio (with or without mains > 8 inch).
Dimensions (WHD) 440 x 400 x 200 mm / 17.3 x 15.7 x 7.9 inch
Valves / Tubes 6: RE074Austauschbar mit Philips A415 / VALVO H406 und: Cossor 410CP, Dario TA09, Mazda DZ811, Mullard PM3X, Radiofoto C9, Triotron H412, Tungsram G407, Vatea U406, Visseaux RO4109 und Klangfilm 70409. Quelle: «Radios von gestern» Seite 242.     (more for members)
Notes [664905, 510, 560]
Net weight 13 kg / 458.6 oz
Price in first year of sale 450 RM !
Collectors prices 1 Collector price (for members)
Source of data Radio-Diehr, Berlin, 1928Infos im Katalog Radio-Diehr, Berlin, von 1928. / Radiokatalog Band 1, Ernst Erb

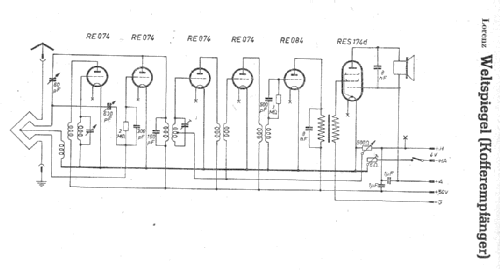

Circuit diagram reference Röhren in FS-BestückungstabellenDie als Nachdruck erhältliche Broschüre Funkschau Bestückungstabellen für Rundfunkempfänger erwähnt das Gerät mit Röhrenbestückung. Leider ist dieses Werk sehr mit Fehlern behaftet! Zudem oft nicht die Originalröhenbestückung geführt, sondern die mit moderneren Ersatzröhren (z.B. REN904 statt REN 804), was zu Schwingneigung führen kann.
Mentioned in Der RadiohändlerOrgan Reichsverb. D. Funkhändler, RDF German technical periodical (2920)
Picture reference Eine Abbildung findet sich im Doppelband "Radio von gestern"



No further information on

Weltspiegel 1 ERSW628 (ERSW 628) (Lorenz; Berlin, Zuffenhausen u.a.)
