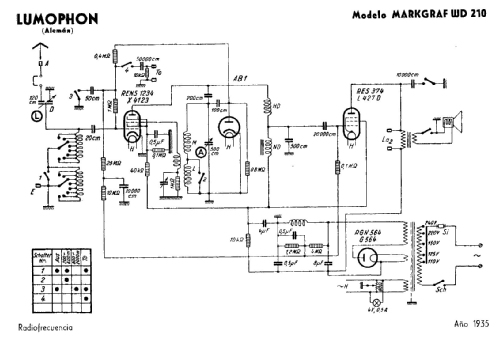

Model: Markgraf WD210 (WD 210)
Antique radios, Old Time Radios
Markgraf WD210 (WD 210)
Vorkrieg
Country:
Germany
Manufacturer/Brand:
Lumophon, Bruckner & Stark, Nürnberg
Year: 1934 – 1936
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 3356
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 4 (for
members)
Principle
TRF with diode detector; 1 RF-stage(s); 1 AF-stage(s); ReflexTRF receiver with diode detector in order to achieve less distortion.
Geradeaus-Empfänger mit Diodengleichrichtung. Diese Gleichrichtung ergibt wesentlich weniger Verzerrungen. Möglicherweise handelt es sich irrtümlicherweise auch um einen Doppelsuper, da bei der Datenübernahme ein Fehler vorgekommen ist.
Tuned circuits
1 AM circuit(s);
Wave bands
Broadcast (MW) and Long Wave.Broadcast- and long-waves (AM, medium- and long-waves) PO et GO (petites ondes et grandes ondes).
Langwellen- und Mittelwellen-Bereich.
Auch wenn in diesen Bereichen eine Unterteilung vorkommt - bei älteren Geräten z.B. die Antenne umgesteckt werden sollte - geht dies hier nicht daraus hervor.
Power type and voltage
Alternating Current supply (AC) / 110-240 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker/pwr.out
Electro Magnetic Dynamic LS (moving-coil with field excitation coil)Electro magnetic dynamic loudspeaker (moving-coil principle by Rice-Kellog) with field excitation coil - mostly used as choke.
Haut parleur dynamique avec bobine d`excitation - plus souvent aussi utilisé pour le self.
Elektrodynamischer Lautsprecher mit Erregerspule für das Magnetfeld (Fremderregung), meist gleichzeitig als Siebglied dienend.
www.radiomuseum.org
Model: Markgraf WD210 (WD 210) Vorkrieg
Material
Bakelite caseBakelite case, shape horizontal or not known.
Caisse en bakélite.
Das Gehäuse des Apparates besteht zum grössten Teil aus Bakelit oder anderen ähnlichen Stoffen (wie z.B. Philit).
Die Form ist Querformat oder nicht bekannt. Vielleicht haben Sie weitere Angaben dazu - z.B. Masse (falls diese fehlen)? Bitte mittels «Infos zum Modell hinzufügen» als Text eingeben. Danke.
Dimensions (WHD)
410 x 290 x 220 mm / 16.1 x 11.4 x 8.7 inch
Valves / Tubes
4:
RENS1234
(more
for members)
Notes
Rückkopplung begrenzt.
Price in first year of sale
159
RM
Collectors prices
2 Collector prices (for members)
Source of data
Radio-Katalog Fricke 1934/35 Der Fricke-Katalog ist auch als Nachdruck erhältlich.
/ Radiokatalog Band 1, Ernst Erb
Circuit diagram reference
Lange+Schenk+FS-RöhrenbestückungDie Schaltung ist in den 11 Bänden von Lange-Nowisch und bei Schenk-Regelien aufgeführt. Die Röhrenbestückung führt zudem das Heft A4 Funkschau-Bestückungstabellen für Rundfunkempfänger. Doch die Bestückungstabelle gibt meist neuere Ersatzröhren bekannt und ist mit vielen Fehlern behaftet. Schenk-Regelien bedeutet 30 Broschüren Format A4, die auch als Nachdruck erhältlich sind. Viele Ihrer Kollegen besitzen diese Hefte, die auch noch öfters auf Radioflohmärkten zu kaufen sind.
Mentioned in
Radio-Zentrale Prohaska 1935/36Im Katalog der Radio-Zentrale Prohaska 1935/36 erwähnt. Diesen gibt es auch als Nachdruck L.D. Schmidt, Berlin.
Picture reference
Das Modell ist im «Radiokatalog» (Erb) abgebildet.
More pictures
No further information
on
Markgraf WD210 (WD 210) Vorkrieg (Lumophon, Bruckner & Stark, Nürnberg)
