Model: Ambassadör 506W

Antique radios, Old Time Radios

Ambassadör 506W

Country: Sweden Manufacturer/Brand: Luxor Radio AB; Motala
Year: 1942 / 1943 Type: Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs. Mod.-ID = 18196 previous | Result List | next | New search for Radios etc. Schematics etc.: 1 (for members) Principle Super-Heterodyne (Super in general)Superhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.
Wave bands Broadcast, Long Wave and more than two Short Wave bands.Langwellen-, Mittelwellen- und mehr als zwei Kurzwellenbereiche.
KW-Bereiche bedeuten meistens, dass ein KW-Bereich vorhanden plus gespreizte Bänder. Es kann sich aber auch um eine Anzahl KW-Bänder ohne ganzen Bereich handeln.
Power type and voltage Alternating Current supply (AC)AC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker/pwr.out Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)Permanent magnet type moving coil speaker (principle by Rice-Kellog, without field excitation coil).
Haut-parleur avec système dynamique à aimant permanent (sans bobine d`excitation).
Permanentdynamischer Lautsprecher, also (modernes) Tauchspulenprinzip mit Selbsterregung bzw. Permanentmagnet statt Magnetspule. Siehe «Radios von gestern» Seiten 329ff.
www.radiomuseum.org Model: Ambassadör 506W Material Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.
Valves / Tubes 6: ECH3 (more for members)
Notes 10 Tasten; 4 x KW
Price in first year of sale 750 SFr
External source of data E. Erb 3-907007-36-0
Circuit diagram reference Die «Thali Schemasammlung» führt das Modell.Schweiz: Thali Schemasammlung (lose Blätter mit schwarzen Ordnern) der 30er- bis Anfang 50er Jahre.Einige Sammler besitzen diese Schaltplansammlung vollständig, andere Teile davon. Hier im virtuellen Museum sollten Sie alle Geräte aus Thali finden, also auch Importgeräte.Die Sammlung ist bei Thali seit vielen Jahren nicht mehr erhältlich.
Picture reference Das Modell ist im «Radiokatalog» (Erb) abgebildet.

Front

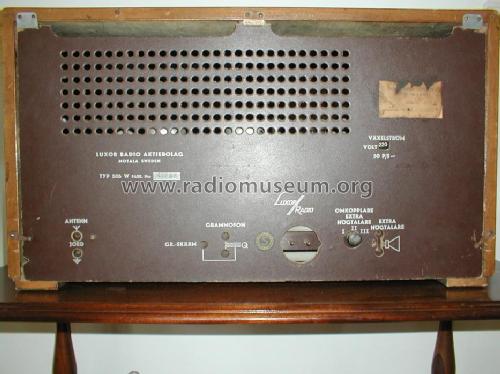

Rear

zugesand von Mário Coelho More pictures
Further information on

Ambassadör 506W (Luxor Radio AB; Motala)
