Model: 188
Antique radios, Old Time Radios
188
Country:
Spain
Manufacturer/Brand:
Magestico; Barcelona
Year: 1970 ??
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 117190
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 1 (for
members)
Principle
Superhet, double/triple conversion; IF-Freq. 455/10700; 2 AF-stage(s)Double or triple conversion superhet.
Doppelsuper oder (manchmal nur teilweise) Dreifachsuperhet.
Der Apparat verfügt über zwei Oszillatorsysteme auf zwei verschiedenen Zwischenfrequenzen (ZF). Dieses Prinzip gibt es bei Rundfunkempfängern aus Preisgründen sehr selten, doch bei kommerziellen und Amateurgeräten besserer Qualität ist das Verfahren öfters anzutreffen. Sinngemäss gilt das auch für Dreifachsuper und Kombinationen davon.
Wave bands
Broadcast, Long Wave and FM.Langwellen, Mittelwellen und UKW (FM).
Bei Geräten Anfangs der 50er Jahre ist der UKW-Bereich noch beschränkt, führt also nicht bis 108 MHz.
Power type and voltage
AC/DC-set / 125 VoltAC-DC set (all-mains) - sometimes plus voltage range:
/ = 2 different voltages
- = voltage from-to
* = «Special»
Attention: Chassis mostly connected to deadly high tension!
Apparareil à tous-courants. Tensions mentionnées.
Wechsel- und Gleichstrom:
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl
Vorgeschalteten Trenntrafo verwenden! Chassis oft unter Starkstrom stehend!
Loudspeaker/pwr.out
Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)Permanent magnet type moving coil speaker (principle by Rice-Kellog, without field excitation coil).
Haut-parleur avec système dynamique à aimant permanent (sans bobine d`excitation).
Permanentdynamischer Lautsprecher, also (modernes) Tauchspulenprinzip mit Selbsterregung bzw. Permanentmagnet statt Magnetspule. Siehe «Radios von gestern» Seiten 329ff.
www.radiomuseum.org
Model: 188
Valves / Tubes
6:
UCC85
(more
for members)
Literature/Schematics

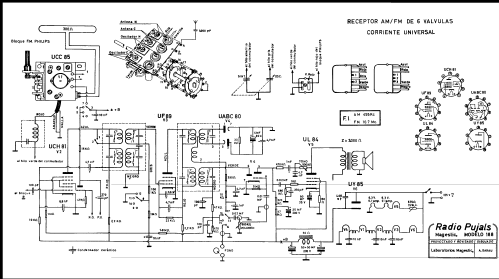

-- SchematicEin Mitglied hat dieses Modell auf Grund eines Schaltplanes gemeldet.
This model was suggested by Miguel Bravo-Cos.
No further information
on
188 (Magestico; Barcelona)
