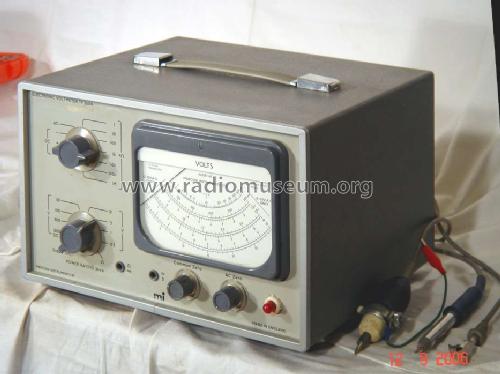

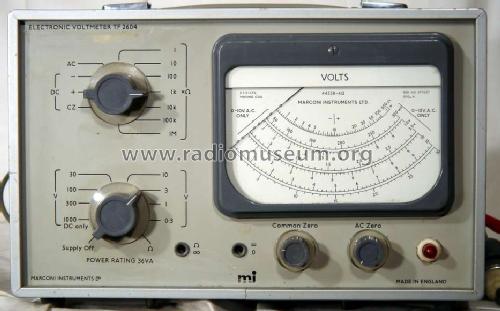

Model: Electronic Voltmeter TF2604 (TF 2604)
Antique radios, Old Time Radios
Electronic Voltmeter TF2604 (TF 2604)
Country:
Great Britain (UK)
Manufacturer/Brand:
Marconi Instruments Ltd., St. Albans
Year: 1960 ??
Type:
Radio Repair EquipmentAlle Arten von Geräten, die eine Radiowerkstatt im weitesten Sinne umfassen kann - sofern es der Hauptzweck des Apprates bzw. Modelles ist.
Mod.-ID = 105689
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 8 (for
members)
Power type and voltage
Alternating Current supply (AC) / 100; 105; 120; 200; 220; 240 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker/pwr.out
- This set has no built-in loudspeaker (separate or not necessary).This set has no built-in loudspeaker. It requires a separate loudspeaker or headset - or the set has no speaker output (not a radio).
Cet appareil n`a pas d`haut-parleur.
Das Gerät verfügt nicht über einen eingebauten Lautsprecher - entweder weil er nicht nötig ist (Gerät hat keine Tonwiedergabe) oder weil er separat zu stellen ist - bzw. das Gerät ist für Kopfhörerbetrieb.
www.radiomuseum.org
Model: Electronic Voltmeter TF2604 (TF 2604)
Material
Metal caseMetal case.
Caisse en métal.
Gerät, dessen Gehäuse aus Metall gefertigt ist. Es kann sich um verschiedenartige Metalle und Oberflächenbearbeitungen handeln. Ist es hingegen nur ein Chassis, so erhält das Gerät eine andere Bezeichnung.
Shape
Tablemodel, with any shape - general.
Dimensions (WHD)
288 x 190 x 260 mm / 11.3 x 7.5 x 10.2 inch

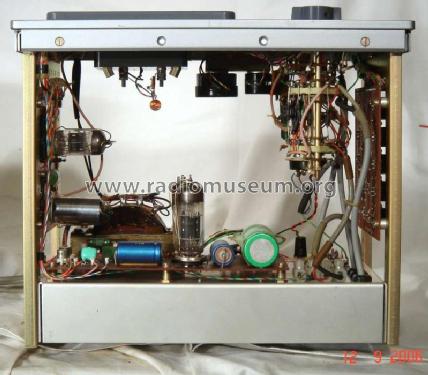

Valves / Tubes
4:
12BH7
(more
for members)
Transistors
4:
(more
for members)
Notes
Tube Voltmeter. Ranges: Voltage 0.3/1/3/10/30/100/300 V AC/DC, 1000 V~; Resistance 0.1/1/10/100 kOhm, 1/10/100 MOhm.
Net weight
5.9 kg / 208.1 oz
Source of data
- - Data from my own collection
Literature/Schematics

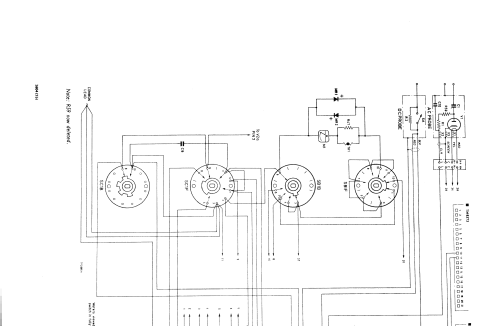

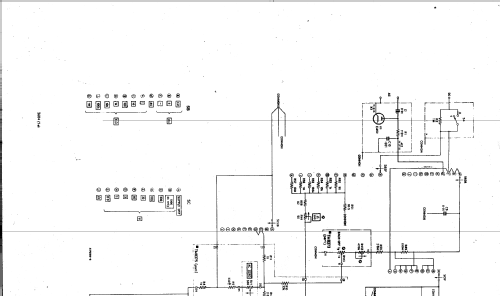

-- SchematicEin Mitglied hat dieses Modell auf Grund eines Schaltplanes gemeldet.
This model was suggested by Juhani Makivuoti.
More pictures
Further information on
Electronic Voltmeter TF2604 (TF 2604) (Marconi Instruments Ltd., St. Albans)
Tube Equivalents for the M8136, a Special Quality tube for critical application: CV4003, 6189, E82CC; while the ECC82 = 12AU7 is close to it, but of lesser quality for such application.
