Model: Universal Bridge TF2700 (TF 2700)
Antique radios, Old Time Radios
Universal Bridge TF2700 (TF 2700)
Country:
Great Britain (UK)
Manufacturer/Brand:
Marconi Instruments Ltd., St. Albans
Year: 1960 ??
Type:
Radio Repair EquipmentAlle Arten von Geräten, die eine Radiowerkstatt im weitesten Sinne umfassen kann - sofern es der Hauptzweck des Apprates bzw. Modelles ist.
Mod.-ID = 87096
previous
|
Result List
|
next
|
New search for Radios etc.

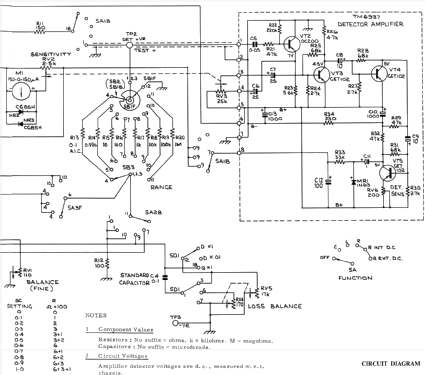

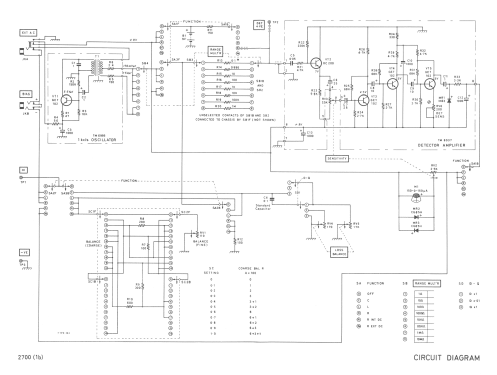

Schematics etc.: 5 (for
members)
Wave bands
n.a.When collecting this field of data I had no information on the wave bands - or this set is not a receiver. Quand je faisait la collection je ne savais rien de ces dates des gammes d`ondes - ou bien l`apparaeil n`est pas un récepteur.
Beim Erfassen dieses Feldes waren mir die Wellenbereiche nicht bekannt - oder der Apparat ist kein Empfänger.
Power type and voltage
Dry Batteries / 9 VoltDry battery supply. Alimentation de batterie
Batteriespeisung mit Trockenelementen.
Das Gerät erhält seine Betriebsspannungen von nicht aufladbaren Batterien (Primärzellen).
Solche Geräte wurden auch mit sogenannten Netzanoden gespiesen, die zumindest die Anodenspannung lieferten, in manchen Fällen auch Gittervorspannungen und teilweise auch Heizspannungen.
Loudspeaker/pwr.out
- This set has no built-in loudspeaker (separate or not necessary).This set has no built-in loudspeaker. It requires a separate loudspeaker or headset - or the set has no speaker output (not a radio).
Cet appareil n`a pas d`haut-parleur.
Das Gerät verfügt nicht über einen eingebauten Lautsprecher - entweder weil er nicht nötig ist (Gerät hat keine Tonwiedergabe) oder weil er separat zu stellen ist - bzw. das Gerät ist für Kopfhörerbetrieb.
www.radiomuseum.org
Model: Universal Bridge TF2700 (TF 2700)
Material
Metal caseMetal case.
Caisse en métal.
Gerät, dessen Gehäuse aus Metall gefertigt ist. Es kann sich um verschiedenartige Metalle und Oberflächenbearbeitungen handeln. Ist es hingegen nur ein Chassis, so erhält das Gerät eine andere Bezeichnung.
Shape
Tablemodel, with any shape - general.
Dimensions (WHD)
290 x 235 x 235 mm / 11.4 x 9.3 x 9.3 inch
Transistors
5:
Notes
LCR-Messbrücke. Messbereiche: Kapazität 0,5pF-1100µF, Induktivität 0,2µH-110H, Widerstand 10mOhm-11MOhm in jeweils 8 Bereichen.
Transistoren: 4x GET102, 1x OC200, Dioden: 1x 1N63, 2x CG85H
Net weight
3.8 kg / 134 oz
Collectors prices
1 Collector price
(for members)
Source of data
- - Data from my own collection
Mentioned in
-- Original-techn. papers.Die Daten stammen aus technischen Unterlagen des Herstellers - aus der Zeit der Herstellung.
This model was suggested by Eero Ukkola.

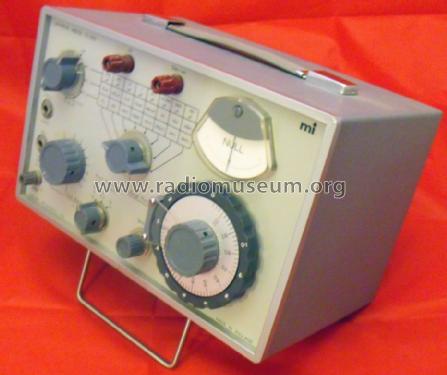

MARCONI Universal Bridge TF2700, Frontansicht
MARCONI Universal Bridge TF 2700, Rückansicht
