RD196-MF (RD 196 MF)


Country: Italy Manufacturer/Brand: Marelli (Radiomarelli); Sesto San Giovanni (MI)
Year: 1959 / 1960 Type: Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 103887 previous | Result List | next | New search for Radios etc. Schematics etc.: 1 (for members) Principle Super-Heterodyne (Super in general); IF-Freq. 455/10700Superhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.

Wave bands Broadcast, 2 Short Wave plus FM.Bei der KW kann es sich um einen Gesamtbereich plus gespreiztes Band oder um zwei Bänder ohne Gesamtbereich handeln.
Power type and voltage Alternating Current supply (AC) / 110; 125; 140; 160; 220 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.

Loudspeaker/pwr.out Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)Permanent magnet type moving coil speaker (principle by Rice-Kellog, without field excitation coil).
Haut-parleur avec système dynamique à aimant permanent (sans bobine d`excitation).
Permanentdynamischer Lautsprecher, also (modernes) Tauchspulenprinzip mit Selbsterregung bzw. Permanentmagnet statt Magnetspule. Siehe «Radios von gestern» Seiten 329ff.
/ 3.5 W / Ø 16 cm = 6.3 inch

www.radiomuseum.org Model: RD196-MF (RD 196 MF) Material Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.

Shape Tablemodel with Push Buttons.
Dimensions (WHD) 550 x 320 x 220 mm / 21.7 x 12.6 x 8.7 inch
Valves / Tubes 7: 12AT7Heizung mit Mittelabgriff für 6,3V 0,3A     (more for members)
Notes Serie ANIE MF.
Net weight 7 kg / 246.9 oz
Price in first year of sale 42000 LIT
Collectors prices 2 Collector prices (for members)
Source of data Guida Pratica Antique Radio IIGuida Pratica Antique Radio II, 2000, Mosè Edizioni, Maser, Italia.
Mentioned in -- Original-ProspectProspektangaben des Herstellers aus der Zeit der Fabrikation.

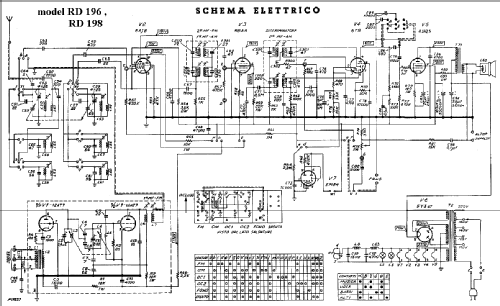

Literature/Schematics -- SchematicEin Mitglied hat dieses Modell auf Grund eines Schaltplanes gemeldet.

This model was suggested by Dirk Taekels.

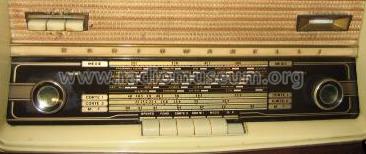

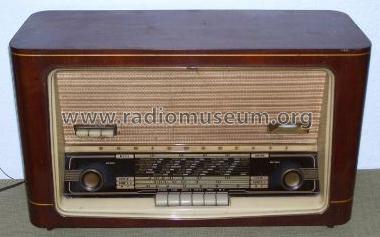

Foto per cortesia del venditore ebay: fravagnano (# 260106804332) Foto per cortesia del venditore ebay: fravagnano (# 260106804332) More pictures
