Model: 151GW (151 GW)
Antique radios, Old Time Radios
151GW (151 GW)
Country:
Germany
Manufacturer/Brand:
Mende - Radio H. Mende & Co. GmbH, Dresden
Year: 1936 / 1937
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 3587
previous
|
Result List
|
next
|
New search for Radios etc.

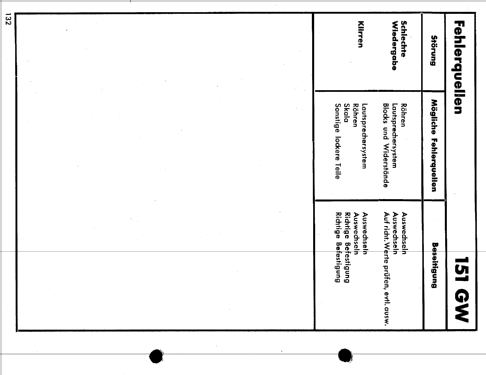

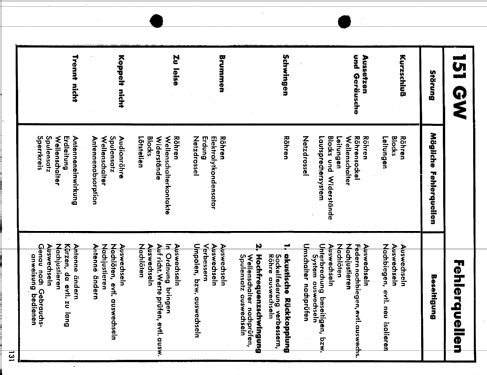

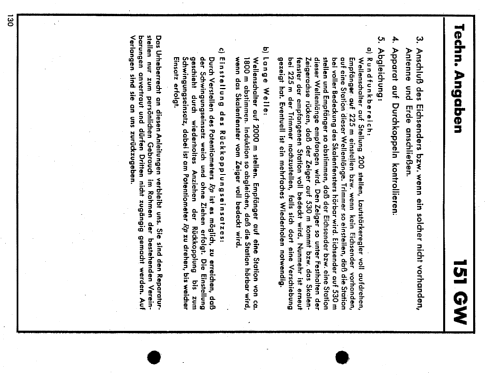

Schematics etc.: 11 (for
members)
Principle
TRF with reaction (regenerative); 1 AF-stage(s)TRF (tuned radio frequency or straight receiver) with manual regenerative (feed-back) control.
Récepteur TSF à amplification directe avec réaction maneuvrable.
Geradeausempfänger mit bedienbarer Rückkopplung, die auch zum Selbstschwingen führen kann. Siehe «Radios von gestern» Seite 59.
Tuned circuits
1 AM circuit(s);
Wave bands
Broadcast (MW) and Long Wave.Broadcast- and long-waves (AM, medium- and long-waves) PO et GO (petites ondes et grandes ondes).
Langwellen- und Mittelwellen-Bereich.
Auch wenn in diesen Bereichen eine Unterteilung vorkommt - bei älteren Geräten z.B. die Antenne umgesteckt werden sollte - geht dies hier nicht daraus hervor.
Power type and voltage
AC/DC-set / 110-240 VoltAC-DC set (all-mains) - sometimes plus voltage range:
/ = 2 different voltages
- = voltage from-to
* = «Special»
Attention: Chassis mostly connected to deadly high tension!
Apparareil à tous-courants. Tensions mentionnées.
Wechsel- und Gleichstrom:
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl
Vorgeschalteten Trenntrafo verwenden! Chassis oft unter Starkstrom stehend!
Loudspeaker/pwr.out
Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)Permanent magnet type moving coil speaker (principle by Rice-Kellog, without field excitation coil).
Haut-parleur avec système dynamique à aimant permanent (sans bobine d`excitation).
Permanentdynamischer Lautsprecher, also (modernes) Tauchspulenprinzip mit Selbsterregung bzw. Permanentmagnet statt Magnetspule. Siehe «Radios von gestern» Seiten 329ff.
www.radiomuseum.org
Model: 151GW (151 GW)
Material
Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.
Shape
Tablemodel, low profile (big size).
Dimensions (WHD)
530 x 285 x 260 mm / 20.9 x 11.2 x 10.2 inch
Valves / Tubes
3:
CF7
(more
for members)
Notes
Polygon-Skala
Net weight
13 kg / 458.6 oz
Price in first year of sale
170
RM
Collectors prices
3 Collector prices (for members)
Source of data
HndB.d.d.Rundfunk-H. 1936/37Handbuch des deutschen Rundfunk-Handels 1936/37 (1.Jahrgang!).
/ Radiokatalog Band 1, Ernst Erb

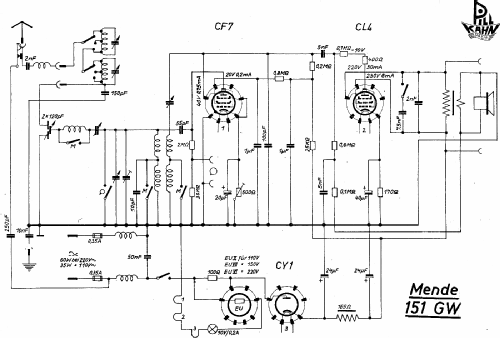

Circuit diagram reference
Lange+Schenk+FS-RöhrenbestückungDie Schaltung ist in den 11 Bänden von Lange-Nowisch und bei Schenk-Regelien aufgeführt. Die Röhrenbestückung führt zudem das Heft A4 Funkschau-Bestückungstabellen für Rundfunkempfänger. Doch die Bestückungstabelle gibt meist neuere Ersatzröhren bekannt und ist mit vielen Fehlern behaftet. Schenk-Regelien bedeutet 30 Broschüren Format A4, die auch als Nachdruck erhältlich sind. Viele Ihrer Kollegen besitzen diese Hefte, die auch noch öfters auf Radioflohmärkten zu kaufen sind.
Picture reference

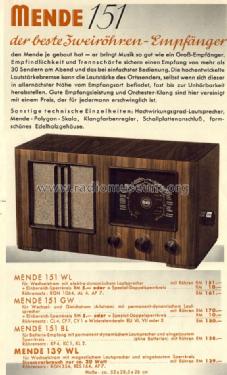

Das Modell ist im «Radiokatalog» (Erb) abgebildet.
More pictures
Further information on
151GW (151 GW) (Mende - Radio H. Mende & Co. GmbH, Dresden)
Bitte kontrollieren Sie vor Wiederinbetriebnahme das Vorhandensein des Bleches oberhalb der CL4 und des EU-VI. Besonders der EW-Urdox (EU-VI bei 220 Volt) wird im Betrieb sehr heiß; ohne Hitzeschild kann das Gehäuse Schaden nehmen! Um das Chassis auszubauen, muß das Blech zuvor entfernt werden - oft wurde nach einer Reparatur dieses Blech einfach fortgelassen. In diesem Fall ist es nachzufertigen (Alu-Blech ca. 15 x 10 x 0,1 cm). Es wird von innen mit zwei Holzschrauben an der hinteren Längsstrebe des Gehäusedeckels befestigt.
