Model: E38N (neu) Bakelit/Wechselstrom
Antique radios, Old Time Radios
E38N (neu) Bakelit/Wechselstrom
Country:
Germany
Manufacturer/Brand:
Mende - Radio H. Mende & Co. GmbH, Dresden
Year: 1930 / 1931
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 3505
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 2 (for
members)
Principle
TRF with reaction (regenerative); 2 AF-stage(s)TRF (tuned radio frequency or straight receiver) with manual regenerative (feed-back) control.
Récepteur TSF à amplification directe avec réaction maneuvrable.
Geradeausempfänger mit bedienbarer Rückkopplung, die auch zum Selbstschwingen führen kann. Siehe «Radios von gestern» Seite 59.
Tuned circuits
1 AM circuit(s);
Wave bands
Broadcast (MW) and Long Wave.Broadcast- and long-waves (AM, medium- and long-waves) PO et GO (petites ondes et grandes ondes).
Langwellen- und Mittelwellen-Bereich.
Auch wenn in diesen Bereichen eine Unterteilung vorkommt - bei älteren Geräten z.B. die Antenne umgesteckt werden sollte - geht dies hier nicht daraus hervor.
Power type and voltage
Alternating Current supply (AC) / 110; 125; 220 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker/pwr.out
- This set has no built-in loudspeaker (separate or not necessary).This set has no built-in loudspeaker. It requires a separate loudspeaker or headset - or the set has no speaker output (not a radio).
Cet appareil n`a pas d`haut-parleur.
Das Gerät verfügt nicht über einen eingebauten Lautsprecher - entweder weil er nicht nötig ist (Gerät hat keine Tonwiedergabe) oder weil er separat zu stellen ist - bzw. das Gerät ist für Kopfhörerbetrieb.
www.radiomuseum.org
Model: E38N (neu) Bakelit/Wechselstrom
Material
Bakelite caseBakelite case, shape horizontal or not known.
Caisse en bakélite.
Das Gehäuse des Apparates besteht zum grössten Teil aus Bakelit oder anderen ähnlichen Stoffen (wie z.B. Philit).
Die Form ist Querformat oder nicht bekannt. Vielleicht haben Sie weitere Angaben dazu - z.B. Masse (falls diese fehlen)? Bitte mittels «Infos zum Modell hinzufügen» als Text eingeben. Danke.
Shape
Tablemodel, slant panel.
Dimensions (WHD)
260 x 240 x 200 mm / 10.2 x 9.4 x 7.9 inch
Valves / Tubes
4:

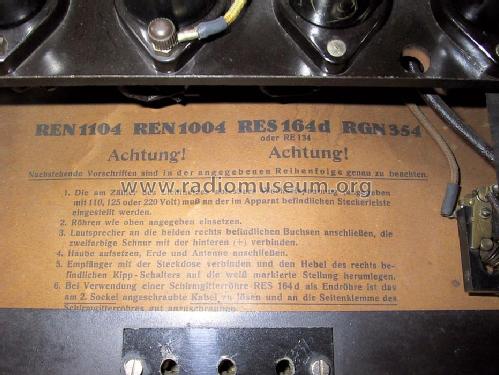

REN1104Eine der ersten indirekt geheizten Telefunkenröhren. Universal auch für HF- und NF-Stufen einsetzbar. Als Endröhre 0,22 W Sprechleistung.
(more
for members)
Notes
mit Bakelithaube. Röhren - spätere Ersatzbestückung mit REN904 - wir führen aber die Erstbestückung gemäss "Bodenplatte". Siehe auch 1929 das ältere Modell.
Net weight
6 kg / 211.6 oz
Price in first year of sale
145
RM
+
Collectors prices
10 Collector prices (for members)
Source of data
Katalog Prohaska 1930/31 (dick)Radio-Zentrale Prohaska 1930/31 (zweite, dicke Variante!)
/ Radiokatalog Band 1, Ernst Erb
Circuit diagram reference
Lange + FS-BestückungstabellenDie Schaltung ist in den 11 Schaltungsbüchern von Lange-Nowisch aufgeführt. Die Röhrenbestückung führt zudem das Heft A4 Funkschau-Bestückungstabellen für Rundfunkempfänger. Doch die Bestückungstabelle gibt meist neuere Ersatzröhren bekannt und ist mit vielen Fehlern behaftet.
Mentioned in
Schnorr-Katalog Nr.53 1931Im Radio-Katalog Nr.53 der Firma Radio-Schnorr (Georg) von 1931 aufgeführt.
More pictures
No further information
