Model: Gross-Super 330WDK (330 WDK)
Antique radios, Old Time Radios
Gross-Super 330WDK (330 WDK)
Country:
Germany
Manufacturer/Brand:
Mende - Radio H. Mende & Co. GmbH, Dresden
Year: 1939 / 1940
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 3635
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 4 (for
members)
Principle
Super-Heterodyne (Super in general); IF-Freq. 480 kHzSuperhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.
Tuned circuits
7 AM circuit(s);
Wave bands
Broadcast, Long Wave and Short Wave.LW, MW/BC and SW (long-, medium- and short waves).
GO, PO et OC (grandes ondes, petites ondes et ondes courtes).
LW, MW, KW.
Wahrscheinlich sind keine Bänder unterteilt, was aus den Unterlagen nicht ersichtlich war.
Standard-KW-Bereich ist 16 bis 49 m. Manche Rundfunkempfänger beginnen bei 13, andere bei 19 m. Äusserst selten geht der Bereich über 49 m hinaus ins Tropenband.
Power type and voltage
Alternating Current supply (AC) / 85-240 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker/pwr.out
Electro Magnetic Dynamic LS (moving-coil with field excitation coil)Electro magnetic dynamic loudspeaker (moving-coil principle by Rice-Kellog) with field excitation coil - mostly used as choke.
Haut parleur dynamique avec bobine d`excitation - plus souvent aussi utilisé pour le self.
Elektrodynamischer Lautsprecher mit Erregerspule für das Magnetfeld (Fremderregung), meist gleichzeitig als Siebglied dienend.
www.radiomuseum.org

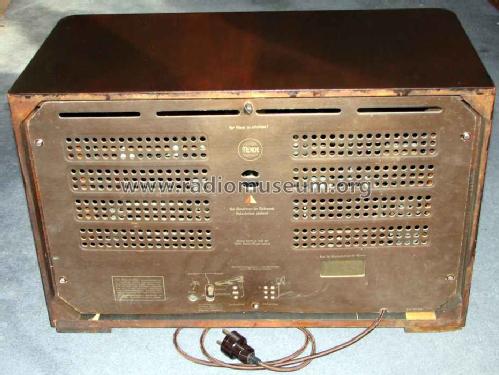

Model: Gross-Super 330WDK (330 WDK)
Material

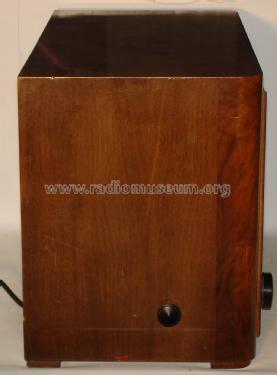

Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.
Shape
Tablemodel with Push Buttons.
Dimensions (WHD)
620 x 400 x 320 mm / 24.4 x 15.7 x 12.6 inch
Valves / Tubes
6:
ECH11
(more
for members)
Notes

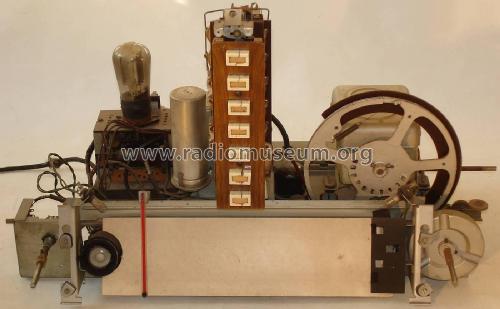

sieben Stations-Drucktasten, einstellbar mit speziellem Schlüssel, hier
Net weight
19.5 kg / 687.8 oz
Price in first year of sale
330
RM
Collectors prices
5 Collector prices (for members)
Source of data
Handbuch WDRG 1939
/ Radiokatalog Band 1, Ernst Erb

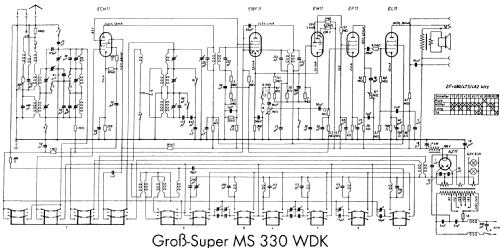

Circuit diagram reference
Lange+Schenk+FS-RöhrenbestückungDie Schaltung ist in den 11 Bänden von Lange-Nowisch und bei Schenk-Regelien aufgeführt. Die Röhrenbestückung führt zudem das Heft A4 Funkschau-Bestückungstabellen für Rundfunkempfänger. Doch die Bestückungstabelle gibt meist neuere Ersatzröhren bekannt und ist mit vielen Fehlern behaftet. Schenk-Regelien bedeutet 30 Broschüren Format A4, die auch als Nachdruck erhältlich sind. Viele Ihrer Kollegen besitzen diese Hefte, die auch noch öfters auf Radioflohmärkten zu kaufen sind.
Picture reference
Das Modell ist im «Radiokatalog» (Erb) abgebildet.
More pictures
Further information on
Gross-Super 330WDK (330 WDK) (Mende - Radio H. Mende & Co. GmbH, Dresden)
.... so steht es auf einer "Sparbüchsen-Faltschachtel" von 1939, die wohl dem 330 WDK nachempfunden wurde.
Ich habe gleich einmal angefangen mit 5,- RM. Mal sehen, wie lange ich noch sparen muss......
Das Ganze ist ein Karton-Faltblatt, auf dem auch die Bauanleitung aufgedruckt ist.
Wenn man diese Sparbüchse zusammenbaut, so ist folgende "Tücke" zu beachten: An den beiden Faltlaschen D , die den Schlitz für den Geldeinwurf bilden, befinden sich jeweils 2 Zungen F . Diese spreizen sich nach dem Zusammenbau auseinander, so dass man die Schachtel nicht mehr zerstörungsfrei öffnen kann, wenn man an das Geld will. Aus verständlichen Gründen habe ich daher auf den kompletten Zusammenbau verzichtet .....
Wolfgang Eckardt
