Super MS216GW (216GW)

Mende - Radio H. Mende & Co. GmbH, Dresden

Data
Forum
Pictures
Collections

  • Year
  • 1939/1940
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 3628
    • Brand: System Günther

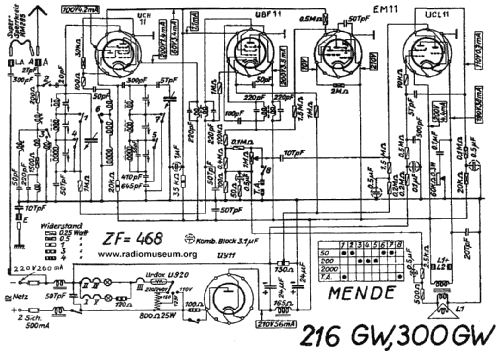

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 5
  • Main principle
  • Superheterodyne (common); ZF/IF 468 kHz
  • Tuned circuits
  • 6 AM circuit(s)
  • Wave bands
  • Broadcast, Long Wave and Short Wave.
  • Power type and voltage
  • AC/DC-set / 110; 125; (150); 220-240 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: Super MS216GW - Mende - Radio H. Mende & Co.
  • Shape
  • Tablemodel, low profile (big size).
  • Dimensions (WHD)
  • 565 x 320 x 260 mm / 22.2 x 12.6 x 10.2 inch
  • Notes

  • Das Typschild des Empfängers zeigt MS216GW, dagegen führen die Service-Unterlagen die Typbezeichnung 216GW.
    Es handelt sich dabei um dasselbe Modell.

  • Net weight (2.2 lb = 1 kg)
  • 11 kg / 24 lb 3.7 oz (24.229 lb)
  • Price in first year of sale
  • 238.00 RM
  • Circuit diagram reference
  • Lange+Schenk+FS-Röhrenbestückung
  • Literature/Schematics (1)
  • -- Schematic (OTO-Schaltungen)
  • Picture reference
  • Das Modell ist im «Radiokatalog» (Erb) abgebildet.

 Collections | Museums | Literature

Collections

The model Super is part of the collections of the following members.

 Forum

Forum contributions about this model: Mende - Radio H.: Super MS216GW

Threads: 2 | Posts: 8

In den Mende Serviceunterlagen werden der Typ 216GW und der Typ 216GWDK gemeinsam geführt. Infolge dessen gibt es zum 216GWDK nur ein Teil-Schaltbild, das insbesondere das Drucktastenaggregat zeigt.

Die Daten zum 216GWDK sind dort zu finden.

MfG DR

Dietmar Rudolph † 6.1.22, 25.Jan.08

Weitere Posts (1) zu diesem Thema.

Hallo!

Ich repariere (bzw. versuche es zu Reparieren da es im inneren gebrannt hat) gerade ein Mende 216GW. 90% der Schaltlitze ist im Chassis abgebrannt, Blockkondensator geplatzt, alle Röhren ganz schwach und einige Widerstände haben sich leider auch in "Luft" aufgelöst. Normalerweise bin ja ich Feuer und Flamme für alte Radios und nicht umgekehrt. Genau dieser  Enthusiasmus bewog mich auch zur Reparatur des Gerätes. Was mich zur Zeit etwas aufhält ist, daß ich nicht eruieren welche Art von Kondensatoren das sind (Elektrolyt oder Folie). Es wäre wirklich sehr hilfreich wenn mir jemand darüber Auskunft geben kann da ich das Gerät unbedingt wieder zum leben erwecken möchte. Bei Interesse kann ich auch einen kleinen Reparaturbericht schreiben.

Grüße

Ingo Kauf



Attachments

Ingo Kauf, 23.Jan.08

Weitere Posts (7) zu diesem Thema.
