Model: Diktina BG21 (BG 21)



Old radios, englishAlte Radios, deutschRadios antiguas, españolMusée de radio, francaisRadio antiche, italiano
Antique radios, Old Time Radios

Please click your language flag. Bitte Sprachflagge klicken.

Diktina BG21 (BG 21)


Country: Germany Manufacturer/Brand: Messgerätewerk Zwönitz, VEB; Zwönitz (Ostd.)
Year: 1958 – 1960 Type: Recorder and/or PlayerMusic/speech recorder and/or -player.
Tonspeichergerät im weiteren Sinn, also auch Kassettengerät, CD-Player, Tonbandmaschine, Video-Maschine etc. möglich.
Mod.-ID = 72842 previous | Result List | next | New search for Radios etc. Schematics etc.: 1 (for members) Principle Audio-AmplificationAF (audio) amplification only, one, two or three stages etc.
Niederfrequenzverstärkung.
Meist als «Nachsatz» zu einem Empfänger verwendet, um das Tonsignal zu verstärken - z.B. für Lautsprecherwiedergabe statt Kopfhörer.

Specialities Tape RecorderTonbandgerät oder Apparat mit Tonbandgerät.

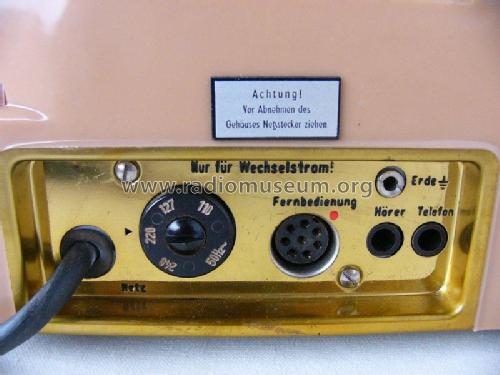

Power type and voltage Alternating Current supply (AC) / 110-240 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.

Loudspeaker/pwr.out Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)Permanent magnet type moving coil speaker (principle by Rice-Kellog, without field excitation coil).
Haut-parleur avec système dynamique à aimant permanent (sans bobine d`excitation).
Permanentdynamischer Lautsprecher, also (modernes) Tauchspulenprinzip mit Selbsterregung bzw. Permanentmagnet statt Magnetspule. Siehe «Radios von gestern» Seiten 329ff.
/ 1 W

www.radiomuseum.org Model: Diktina BG21 (BG 21) Material Modern plastics (no Bakelite or Catalin)Plastic case - not bakelite.
Caisse en plastique - pas en bekelite!
Moderner Kunststoff im Gegensatz zu Materialien wie Bakelit, Philit etc.

Shape Portable, e.g. Portable Radio (with or without mains > 8 inch).
Dimensions (WHD) 320 x 245 x 138 mm / 12.6 x 9.6 x 5.4 inch
Valves / Tubes 2: ECC83     (more for members)

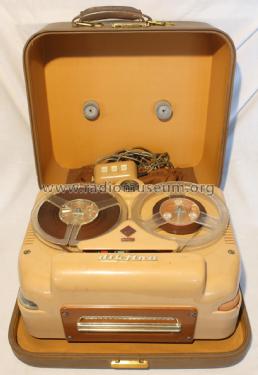

Notes Diktiergerät im Koffer, Handmikrofon mit Schalter, Ohrhörer, Fußschalter optional, 6,35 cm/s Bandgeschwindigkeit, 500-3500 Hz, 15-cm-Spulen, Gleichstromlöschung, HF-Vormagnetisierung, Bandzählwerk.
Net weight 7.5 kg / 264.6 oz
Collectors prices 2 Collector prices (for members)
External source of data "Radio und Fernsehen" H.3/1959
Source of data -- Original-ProspectProspektangaben des Herstellers aus der Zeit der Fabrikation. / Radiokatalog Band 2, Ernst Erb

This model was suggested by Wolfgang Eckardt.
More pictures
No further information on

Diktina BG21 (BG 21) (Messgerätewerk Zwönitz, VEB; Zwönitz (Ostd.))
