Smaragd BG20/6 (BG 20/6)


Country: Germany Manufacturer/Brand: Messgerätewerk Zwönitz, VEB; Zwönitz (Ostd.)
Year: 1962 / 1963 Type: Recorder and/or PlayerMusic/speech recorder and/or -player.
Tonspeichergerät im weiteren Sinn, also auch Kassettengerät, CD-Player, Tonbandmaschine, Video-Maschine etc. möglich.
Mod.-ID = 77682 previous | Result List | next | New search for Radios etc. Schematics etc.: 1 (for members) Wave bands n.a.When collecting this field of data I had no information on the wave bands - or this set is not a receiver. Quand je faisait la collection je ne savais rien de ces dates des gammes d`ondes - ou bien l`apparaeil n`est pas un récepteur.
Beim Erfassen dieses Feldes waren mir die Wellenbereiche nicht bekannt - oder der Apparat ist kein Empfänger.

Specialities Tape RecorderTonbandgerät oder Apparat mit Tonbandgerät.
Power type and voltage Alternating Current supply (AC) / 110; 125; 220 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.

Loudspeaker/pwr.out Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - ellipticalPermanent magnetic dynamic loudspeaker (moving-coil) in elliptical form - without field excitation coil. Haut parleur elliptique avec système dynamique (sans bobine d`excitation).
Permanent-dynamischer Ovallautsprecher (elliptisch, ohne Erregerspule für das Magnetfeld).
/ 1.5 W

www.radiomuseum.org Model: Smaragd BG20/6 (BG 20/6) Material Various materialsMade of different materials!
Caisse fait de differentes materiaux.
Das Gerät ist etwas ungewöhnlich (nicht nur Holz, Stahl oder Bakelit) vom Material her. Mehr war von den gehabten Unterlagen her nicht auszusagen.
Vielleicht geben Sie einen Text zu den Materialien oder dem Format (fehlen Masse?) mittels «Infos zum Modell hinzufügen» ein?

Dimensions (WHD) 420 x 200 x 310 / 10668 x 5080 x 7874 mm
Valves / Tubes 4: EF86Lineare (ungeregelte) NF-Pentode. Meistens in Verstärkern eingesetzt. Ausnahme für Radios: (z.B.) Saba Meersburg Automatik 7 und Freiburg automatik 7 von 1956.     (more for members)
Notes Doppelspurgerät, umschaltbar 19,05/9,53 cm/s mit 60-18000/60-11000 Hz. Letztes Modell der Modellreihe BG20. Weitere Verbesserung gegenüber BG20/5. Gedruckte Schaltung des Entzerrers, Anschlussmöglichkeiten von Tonkoppler und Mischpult für Schmalfilmvertonung. 18-cm-Spulen, Bandzählwerk, Tonblende, Tricktaste (Löschunterbrechung). Koffer eckig aus Sperrholz mit Kunstleder überzogen, Bakelit-Abdeckung, Bodenplatte aus Pappe.
Tonkoppleranschluß ist bei allen Typen der Smaragd-Serie möglich.

Net weight 14 kg / 493.8 oz
Price in first year of sale 1110 DM
Collectors prices 3 Collector prices (for members)
Mentioned in -- Original-techn. papers.Die Daten stammen aus technischen Unterlagen des Herstellers - aus der Zeit der Herstellung. (Radio und Fernsehen 14/63)
Literature/Schematics -- Collector info (Sammler) (Funkverlag Hein, Service-CD)

This model was suggested by Anonymous 40 Collector.

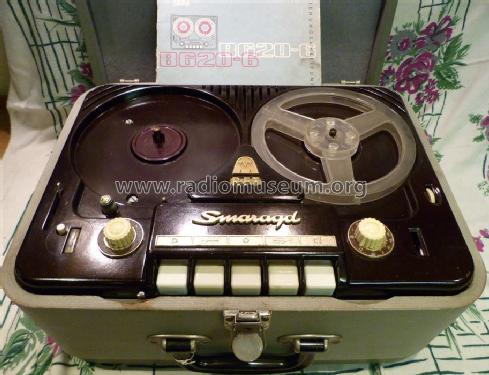

Werkstattbild, unrestauriert More pictures
