Model: VR 4
Antique radios, Old Time Radios
VR 4
early
Country:
Great Britain (UK)
Manufacturer/Brand:
Metropolitan-Vickers (Metro-Vick, Cosmos); GB
Year: 1925
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 70270
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 0 (for
members)
Principle
TRF Tuned-radio-frequency (straight) general; Reflex
Tuned circuits
1 AM circuit(s);
Wave bands
Broadcast (MW) and Long Wave.Broadcast- and long-waves (AM, medium- and long-waves) PO et GO (petites ondes et grandes ondes).
Langwellen- und Mittelwellen-Bereich.
Auch wenn in diesen Bereichen eine Unterteilung vorkommt - bei älteren Geräten z.B. die Antenne umgesteckt werden sollte - geht dies hier nicht daraus hervor.
Power type and voltage
Batteries (storage and/or dry) / 2/60 VoltBattery supply. Alimentation de batterie
Batteriespeisung
Das Gerät erhält seine Betriebsspannungen von Akkumulatoren (Sekundärzellen) und/oder Batterien (Primärzellen).
Solche Geräte wurden auch mit sogenannten Netzanoden gespiesen, die zumindest die Anodenspannung lieferten, in manchen Fällen auch Gittervorspannungen und teilweise auch Heizspannungen.
Loudspeaker/pwr.out
- This set has no built-in loudspeaker (separate or not necessary).This set has no built-in loudspeaker. It requires a separate loudspeaker or headset - or the set has no speaker output (not a radio).
Cet appareil n`a pas d`haut-parleur.
Das Gerät verfügt nicht über einen eingebauten Lautsprecher - entweder weil er nicht nötig ist (Gerät hat keine Tonwiedergabe) oder weil er separat zu stellen ist - bzw. das Gerät ist für Kopfhörerbetrieb.
www.radiomuseum.org

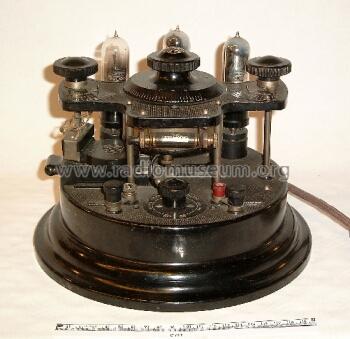

Model: VR 4 early
Material
TUBES VISIBLE, material not known.Open set, material not known.
Offenes Gerät
Es handelt sich nicht um ein Steilpult, doch sind röhren und evtl. auch Spulen aussen sichtbar angebracht. Das Material war bei der Erfassung nicht bekannt.
Bitte schreiben Sie einen Text, wenn sie Näheres zum Gerät wissen. Danke.
Shape
Tablemodel, with any shape - general.
Dimensions (WHD)
10 x 9.2 x 10 inch / 254 x 234 x 254 mm
Valves / Tubes
3:
SP18GB: Kurzfaden-Röhre (Shortpath) von Cosmos, siehe Keith R. Thrower, British Radio Valves, Seite 48. Wahrscheinlich eine britische Version der WD11 der USA.Hersteller Metropolitan-Vickers, Marke ist Cosmos. Zwei Varianten gemäss Tyne: SP18/G (rundlicher Kolben, ähnlich Glühlampe) und SP18/R (schlank, ähnlich späteren Glass tubular). Vielleicht gibt es die SP18 ohne diesen Zusatz nicht, doch schreibt man sie gerne so, darum für Modelle so angelegt (EE).
(more
for members)
Notes
Shortpath valve was a Cosmos type, probably an anglicised version of the WD11
External source of data
Konrad Birkner
Source of data
Radio! Radio!, Hill, 1986Radio! Radio!, Jonathan Hill, Sunrise Press, Bampton, England.
This model was suggested by Konrad Birkner.
Cover
More pictures
No further information
on
VR 4 early (Metropolitan-Vickers (Metro-Vick, Cosmos); GB)
