Model: Babyphon 200
Antique radios, Old Time Radios
Babyphon 200
Country:
Germany
Manufacturer/Brand:
Metz Transformatoren- und Apparatefabrik, Fürth
Year: 1958 / 1959
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 3744
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 6 (for
members)
Principle
Super-Heterodyne (Super in general); IF-Freq. 452/10700Superhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.
Tuned circuits
8 AM circuit(s);
12 FM-circuit(s)
Wave bands
Broadcast (BC) and FM.Mittelwellen und UKW (FM).
Details

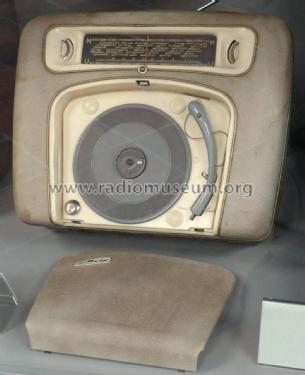

Record Player (not changer)
Power type and voltage
Dry Batteries / 90 & 2×1,5 & 4×1,5 VoltDry battery supply. Alimentation de batterie
Batteriespeisung mit Trockenelementen.
Das Gerät erhält seine Betriebsspannungen von nicht aufladbaren Batterien (Primärzellen).
Solche Geräte wurden auch mit sogenannten Netzanoden gespiesen, die zumindest die Anodenspannung lieferten, in manchen Fällen auch Gittervorspannungen und teilweise auch Heizspannungen.
Loudspeaker/pwr.out
Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - ellipticalPermanent magnetic dynamic loudspeaker (moving-coil) in elliptical form - without field excitation coil. Haut parleur elliptique avec système dynamique (sans bobine d`excitation).
Permanent-dynamischer Ovallautsprecher (elliptisch, ohne Erregerspule für das Magnetfeld).
/ 0.25 W
www.radiomuseum.org
Model: Babyphon 200
Material
Leather / canvas / plastic - over other material
Shape
Portable, e.g. Portable Radio (with or without mains > 8 inch).
Dimensions (WHD)
336 x 145 x 270 mm / 13.2 x 5.7 x 10.6 inch
Valves / Tubes
7:
DC90Ua: 67.5 V; Ia: 3 mA; S: 1.2 mA/V;Ua max: 90 V; Ik max: 5.5 mA;
(more
for members)
Notes
Plattenspieler nur 45 UpM.
Stromversorgung: 1 Mikrodyn-Anode 90 V, 2 Monozellen 1,5 V, 4 Baby-Heizzellen 1,5 V (für Plattenspieler). Netzgerät (39,- DM) für 110; 127; 160; 220; 240 V einsetzbar.
Net weight (2.2 lb = 1 kg)
5 kg / 11 lb
Price in first year of sale
289
DM
Collectors' prices
6 Collector prices (for members)
Source of data
HdB d.Rdf-& Ferns-GrH 1958/59Das Gerät ist gelistet im Handbuch des Rundfunk-& Fernseh-Grosshandels von 1958/59 durch VDRG, Verlag für Radio-Foto-Kino.
/ Radiokatalog Band 1, Ernst Erb
Picture reference
Das Gerät ist im Doppelband "Historische Radios" von Günther Abele abgebildet.
aus ebay
More pictures
Further information on
Babyphon 200 (Metz Transformatoren- und Apparatefabrik, Fürth)

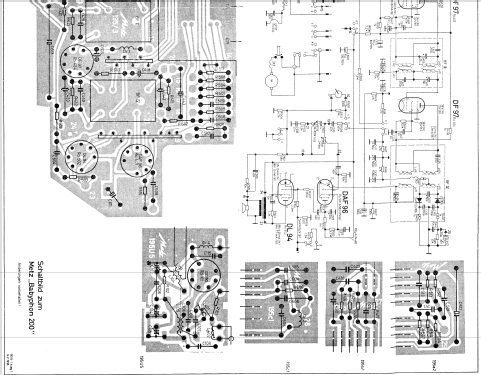

Die Schaltung und das Platinenlayout sind identisch mit dem Modell Babyphon 201.
Gruß,
Franz-Josef
Das erste Bild (Photo) von B.H. gehört nicht hier hin. Es habdelt sich um ein Bild vom Babyphon 120.
Gruß
Dirk Becker
